F类功率放大器漏极电压研究
来源:本站整理  作者:佚名  2011-12-25 08:19:47

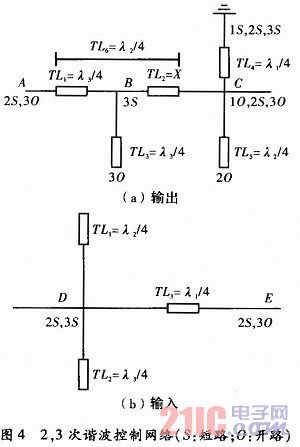

输入和输出2、3次谐波控制网络如图4所示。



    设计重点在谐波电路的优化方面,调整不同的负载网络实现K值在(0,0.4)之间。在实际电路设计中,还要考虑其他次谐波的影响,最终兼顾输出效率和输出功率等,优化后选定K=0.24,并得到优化的仿真结果如图5和图6所示。

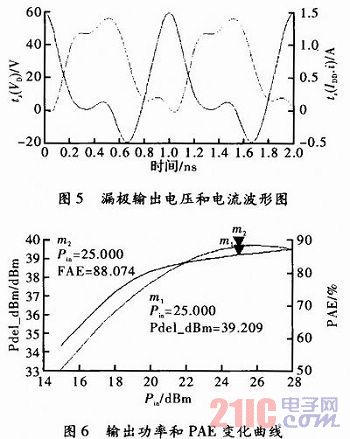

    从图5可以看出,输出电压和电流波形分别趋向于方波和半正弦波。如图6所示,最大的PAE达到88.074%,此时输出为39.209 dBm,实现了高效率的F类功率放大器。

4 结束语
    文中对F类功率放大器进行了一系列理论研究,重点对漏极电压方波的形成进行了理论分析和仿真验证。在只考虑3次谐波时,K在(0,0.4)之间时,漏极电压的波形接近于方波。其中当K=0.111时,漏极电压波形最平坦;当K接近0.4时,漏极电压波形趋向于方波。最后选择合适的K值,在2次和3次谐波控制网络基础上实现了F类功率放大器的设计。
    最终优化设计的F类功率放大器,K=0.24,在输入25 dBm时,PAE达到最大值88.074%,此时输出39.209 dBm。此次设计的F类放大器实现了高效率、高增益、高输出功率、低损耗等要求。
