3 软件程序流程图

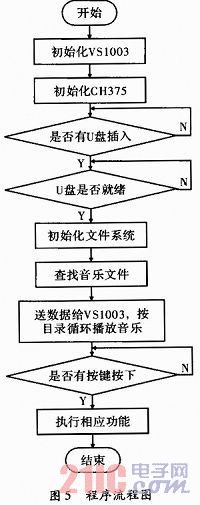

    单片机程序主要解决读取CH375数据，和写入VS1003寄存器用于播放音乐两个问题。其中，5种功能分别与图3的5个功能按键一一对应。软件程序流程图如图5所示。

4 结束语
    如图所示，旨在将音频处理功能从计算机剥离，拓展U盘使用范围，设计了针对U盘音频文件数据处理的播放器电路，并用C语言编写了相关程序。该电路主要由3个模块构成，其中主控器选用增强型51单片机STC12C5A60S2，语音解码芯片采用芬兰VLSI公司的VS1003，而USB设备接口芯片选用南京沁恒公司的CH375，采用USB主机方式，外部单片机无需处理USB协议，就可直接以扇区为基本单位读写常用USB存储设备。
    实际运行结果证明，该播放器完全符合设计预期，U盘即插即用，不仅可播放U盘中指定目录中的MP3文件、WMA文件、MIDI文件，还可以通过按键控制，实现各种功能。整个系统电路的性价比较高，具有较强的可拓性。
