开关电源空载至满载，多点或连续均匀变化(一般测试空载、半载、全载三种情况下的纹波)额定输入电压条件下，将示波器调至20MHz、交流耦合方式，合适的扫描周期，用示波器的接地夹夹到开关电源输出的GND 端，用表笔接触开关电源输出的Vo端，读出示波器中最大纹波的峰峰值。

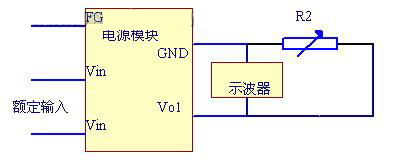

　　图5 纹波测试

　　对于AC/DC 电源，应在满载、示波器扫描速度能显示数个AC 周期情况下观察。示波器的“带宽衰减”应置于关闭(不衰减)状态。

　　3.6耐压和绝缘电阻

　　耐压是用耐压测试仪测试的，根据开关电源所给的技术资料，查出耐压的参考值，打开耐压测试仪的电源，设置参数，包括交/直流、量程、漏流和时间设定，设定好之后，启动耐压测试仪，观察超漏报警情况，如超漏报警，则漏流电流选的小，增大漏电流或降低测试电压。需要分别测试1、4 与1、2 和3、4 之间的耐压。

　　图6 耐压测试

　　绝缘电阻用兆欧表测试，将适当工作电压的兆欧表的两端夹至需要测试的两端，快速摇动手柄至离合器打滑，读出表值，也可选用电子式兆欧表进行测试。

　　3.7短路保护特性(或过流保护点)

　　这要看技术资料上给的说明，比如开关电源说明为：短路保护特性为长期自恢复，可以用导线连至开关电源的输出端进行测试，长时间(根据需要确定)观察，短路时的电压输出以及短路排除后的开关电源输出。

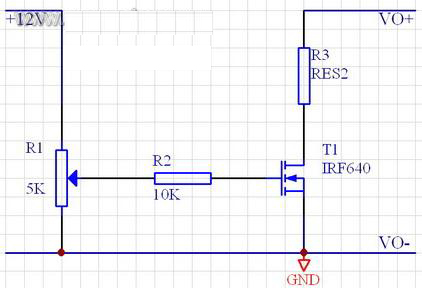

　　图7 过流保护点测试参考电路

　　图中R3 表示一个能产生两倍于额定负载的电流(即此时R3 的阻值为额定负载的一半)，VO+和VO-分别接开关电源的输出正端和负端。

　　过流保护点的含义为当回路中的电流大到一定值时，开关电源截止输出(电子元件技术网提示：注意有些开关电源的过流保护不是截止型而可能是限流型的)。在开关电源输出回路中串入可变负载(要求可变范围足够大)，通过调节可变负载，来调节回路中的电流，在电流上升期间，注意电流表的读数，读出在电流变至0(或某极小、较小值)之前的数值，即为开关电源的过流保护点(此时要注意电阻的散热，因为在过流情况下电阻发热比额定输出时要多)。

　　四、测试记录与数据处理

　　每一步测试都要详细记录数据及异常情况，如果有异常情况要分析原因。数据记录以备计算参数和开关电源的评价而用。

　　数据的处理：

　　1、平均值处理

　　2、源效应计算

　　公式为：

　　[(Vo1-Vo2)/Vo]*100%

　　注：Vo1 是在输入电压上限时测得的输出电压值，Vo2 为在输入电压下限时测得的输出电压值，Vo 为标称输出电压。

　　3、负载效应的计算

　　公式为：

　　[(Vo’-V 额)/Vo]*100%

　　注：Vo’是在开关电源输出回路中接入了按百分比等效后的电阻后测得的开关电源输出电压，V 额为在额定负载下测得的开关电源输出电压，Vo 为标称输出电压。 另外电子工程师们可以多关注下电子展，了解行业内最新产品最新技术，对自己还是有好处的。
