Rk=Ez/Io

由于电子管特性曲线的非线性,会导致Ia与Ug不比例的输出电流波形，产生非线性失真。此时，若用动特性曲线的线段代替表示电流的纵坐标来分析其非线性失真会更方便些，所以，这些电流值可用对应的线段来表示，线段的不对称程度，反映了非线性失真的大小。

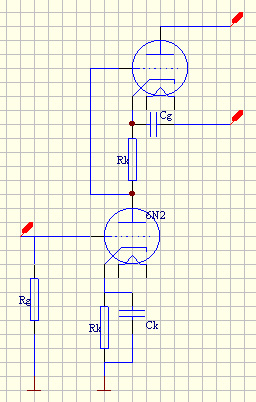

B） SRPP电压放大电路

1）该电路特殊的电路结构原是为高频放大器设计的，由于它具有失真低，噪声小，频响宽等特点，能适应高保真要求，因此被许多现代电子管音频放大器所采用。

上管、下管的直流通路串联。下管构成三极管共阴极电压放大电路，上管构成阴极输出电路，且作为下管的恒流负载。其输入信号由下管的屏极提供，然后由上管的阴极输出。由于阴极跟随器的电压放大倍数接近1，这种电路的电压放大倍数取决于下管，与一般三极管放大电路差不多，但其输出阴抗很低，带载能力大为提高，易于和低阻负载匹配。由于上管、下管的电压一并由上管的阴极输出，故这种电路又称为并联调整式推挽电路。其特殊的结构减轻了电子管分布电容对高频的影响，高频响应可比一般三极管电路宽三个倍频以上，但由于上管阴极电压约为1/2 Ea，已超过一般电子管阴极、灯丝间的限压值，故应用时最好让灯丝带70V左右的正电位悬浮工作，否则，可靠性较差。

2）计算方法

由于无负反馈时，Ri=△Ua/△Ia；有负反馈时屏流为△Ia/（1+S RK）。所以，上管的内阻

Ri=△Ua/[△Ia/（1+S RK）]= Ra+μRK

这个Ri即为下管的负载，它在交流时等效并联于下管的屏极，故电压放大倍数

KV=SRa（Ra+μRK）/（Ra+ Ra+μRK）

=μ（Ra+μRK）/（2Ra+μRK）

考虑到负载接入时，放大倍数会有所降低，这时

KV=μ（Ra+μRK）/（Ra+RK）（Ra+RL+1）（Ra+μRK）

电路的输出阻抗等Ro等于输出电压的变化量△Uo与上管、下管的总电流变化量△I1、下管产生的电流变化量△I2之和的比值。即：

Ro=△Uo/（△I1+△I2）

经过一系列推导，可得：

Ro=Ra（Ra+RK）/[2Ra+（1+μ）RK]

其他参数的计算可参考三极管电压放大电路的计算方法进行。
