基于Pt100运用查表法实现的高温温度计设计
来源:本站整理  作者:佚名  2011-12-26 11:19:30




1.2 A/D模数转换模块

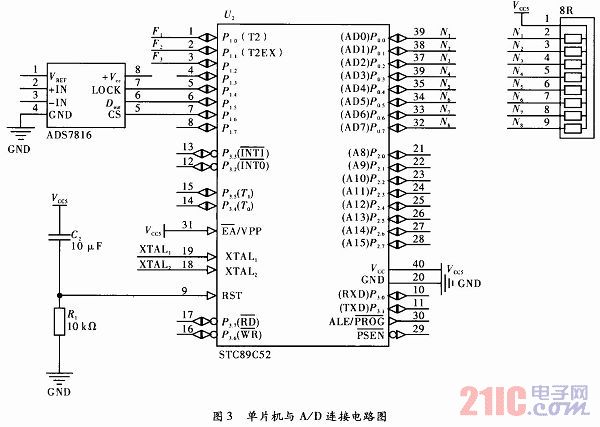

    因为Pt100是模拟温度传感器,且温度测量范围广,所以设计采用ADS7816,A/D电路图如图3所示。管脚VREF接桥式测温电路的基准电压,管脚+IN信号数据输入口接INA126运放的输出端,-IN、GND管脚分别接地。管脚CS片选端接单片机的P1.6口,低电平有效,当P1.6口置低电平时A/D选通,开始工作。管脚Dout信号数据输出口接单片机的P1.5口,用于读取A/D转换后的数据。管脚LOCK时钟信号口接单片机的P1.4口,单片机P1.4口提供A/D连续时钟脉冲,保证A/D数据转换和读取的正常。管脚VCC接经LM1117稳定后的输出电压3.3 V。设计采用STC公司的89C52单片机作为核心,在系统中用89C52单片机来读取A/D转换数据并处理,然后控制液晶显示,是设计中所有器件的核心模块。
    单片机与A/D连接电路图如图3所示。



1.3 显示模块

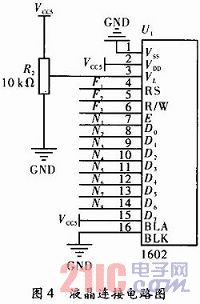

    基于液晶1602显示内容丰富,功耗低等优点,选用液晶1602作为显示模块。液晶的第1管脚是接地管脚,管脚VCC接电源,液晶的管脚VL外接电源串联一个10 kΩ的电位器后接地,用来调节液晶的亮度对比度,使其显示清楚、准确。管脚RS接单片机的P1.0口。管脚RW接单片机P1.1。管脚EN接单片机P1.2口,是液晶的使能管脚。液晶的数据口(7~14管脚)接单片机的P0.0~P0.7口,液晶的数据口采用8位并口方式进行数据传送。第15,16管脚是液晶背光灯的正负极,分别接VCC和GND即可。液晶连接电路图如图4所示。


上一页  [1] [2] [3] [4] [5]  下一页
