3. 4　人机接口的设计

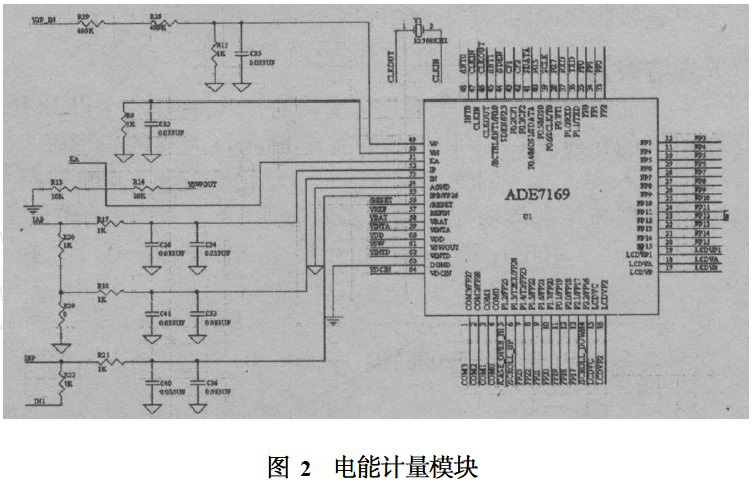

　　人机接口设计包括液晶显示模块。液晶显示模块采用TSG128128A系列模块此系列液晶显示模块基于SMD技术，显示内容为128x128点图形点阵式，连接模块22插脚，引脚间距2. 54mm. 典型的操作电压电流;可进行对比度的调节，显示效果清晰，屏幕稳定性能好。该模块与ADE7169 的7 - 33 脚连接。

　　4　软件设计及其工作流程

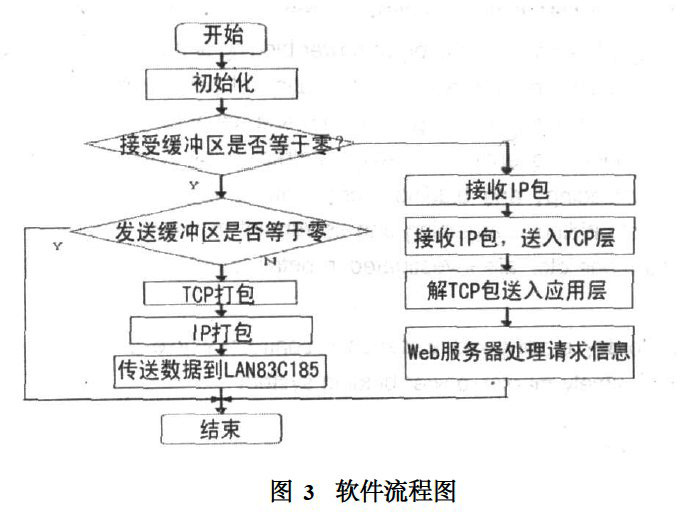

　　本系统的RJ - 45为系统与局域网的接口。由于大部分局域网都采用以太网，这里的LAN83C185就是用于处理以太网协议（ IEEE 802. 3）的。数据的流向是请求信息从局域网中来，通过RJ - 45送到LAN83C185，处理后的数据包送入DSP系统的协议栈，由协议栈对数据包进行解析，得到原始请求信息。请求信息再经过DSP系统的处理，产生响应信息。响应信息通过局域网传送到用户的浏览器。整个系统的软件流程如图3所示。

　　本系统中嵌入式Web服务器的软件主要由芯片初始化设置、lwip协议栈的实现、数据采集及处理等模块组成。在程序中加入基于lwip协议的用户自定义数据通信协议。这样就能使客户局域网中的PC机与嵌入式Web服务器进行自定义的通信，如：发送数据采集命令、采集参数初始化命令等。网络层部分加入了地址解析协议（ARP ） ，实现IP地址到物理地址的映射。

　　协议栈的实现主要分为接收数据包的解释以及发送数据包的打包。以太网数据以帧的格式进行传输，如果帧类型字段值为0x0806，则为ARP包;如果为0x0800，则为IP数据包。

　　接收帧时，根据不同的帧类型由不同的软件模块对它进行处理。发送数据帧时，也根据不同的帧类型由不同的程序进行打包处理。帧的接收和发送都是基于物理层对PHY的操作，包括读接收缓冲区、写发送缓冲区。

　　5　结束语

　　本文的创新之处在于利用以太网的技术，构建一个以DSP为核心的并加载LW IP协议栈的能与Internet互连的小型嵌入式Web Server，实现对光伏设备进行自动化监控和对电能进行优化管理与控制等功能。通过实验表明，当输入本系统的地址http： / /192. 168. 1. 36 / index. htm， 就会在浏览器中显示监控网页，通过点击各个功能按钮，能获得当前电压、当前电流、有功功率和无功功率的大小，以及设备工作的环境温度等参数，目前，本系统能在局域网内，实现对光伏系统的设备的远程监控。
