实用的BK2411 2.4G无线双向透明数据传输模块方案
来源:本站整理  作者:佚名  2011-12-28 07:38:28



虽然当前市场上2.4G无线模块的方案众多,这些方案基本上都是对不同RF芯片典型应用线路的整合。这些方案虽然一定程度上给用户带来了方便,但是在客户具体应用的时候,依然需要做大量的软件设计工作,延迟了客户产品的上市时间。

本方案专门针对无线工业控制、监控、安防、门禁、考勤等行业应用,是真正意义上的方案整合。既不需要做任何额外的工作,只需要加上电源就能够实现其最基本的功能,不需要客户去慢慢研究复杂的RF芯片的寄存器配置及指令数据的读写,完完全全做到数据的透明传输。

一、方案构成

1. 方案的基本架构

图1方案的基本架构

2. 模块封装

本方案模块尺寸为20x10(单位:mm),脚位定义如图2。

图2 模块脚位定义

二、方案的基本功能

        完全的透明数据传输

      标准的UART数据接口

      速度: 2400bps – 230400bps,可以由软件配置

      发射功率: -18dBm – 0dBm, 可以由软件配置

      自动记忆配置参数

      天线可以是印制板天线也可以是外置天线



三、方案的基本电气指标

      电源: DC 3.3 – 5V

      功耗  发射:22.5mA

             接收:13mA

             休眠:2uA

      接受灵敏度: -88dBm

        调制方式:FSK/GFSK

      工作温度:-40℃~85℃

四、方案的应用及服务

1. 典型数据传输方式

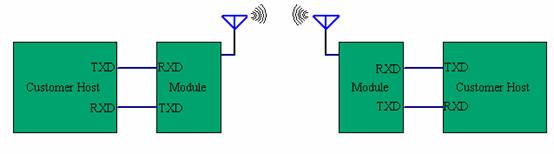

图3典型数据传输方式
