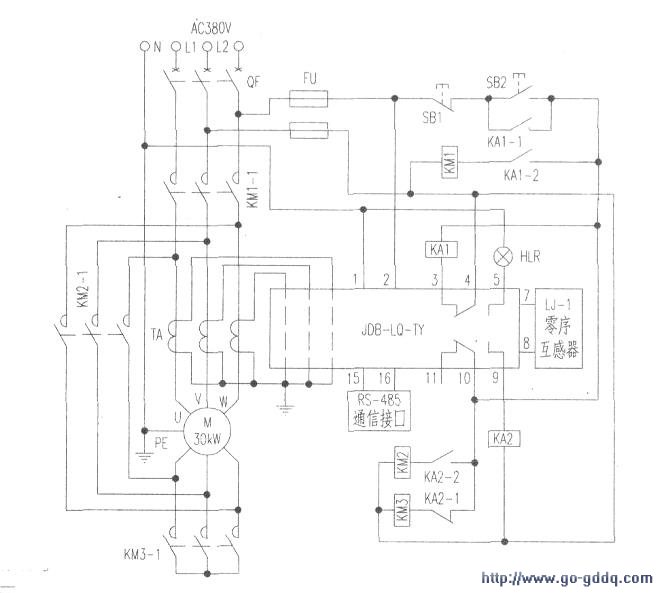

该电路采用电流互感器配合保护器使用的接线方法。因电动机功率较大，采用了大电流的交流接触器，所以电路采用中间继电器来控制接触器。电路如下图所示。

　　1．工作原理
　　
　　当按下启动按钮SB2，中间继电器KAI线圈得电吸合，且其辅助常开触点KAl-1闭合自锁，其辅助常开触点KAl-2闭合，交流接触器KM1线圈得电吸合，其主触点KMl-1闭合；与此同时，交流接触器KM3线圈得电吸合动作，其主触点KM3-1闭合，与触点KMI-I-起将电动机M接成星形接法，而启动运行；当保护器内部的星一三角转换触点，经过转换延时后，转换常闭触点((10)、(11))断开，常开触点（(9).(10)）闭合，中间继电器KA2线圈得电吸合，其常闭触点KA2-I断开，切断KM3线圈回路电源使其失电释放．KM3-I断开。与此同时，常开触点KM2-2闭合，接通接触器KM2线圈回路电源．KM2得电吸合动作，其主触点KM2-1闭合，与已经闭合的KMI-1一起，将电动机M转接成三角形接法，并且以三角形全压连续运行。保护器完成了星一三角的转换过程。当需停机时，按下停止按钮SB1．电动机M立即停止运行。

　　当三相主电路发生断相、过载、堵转、三相不平衡等故障时保护器内部的保护触点，((3)、(4))常闭断开，切断中间继电器KAI，线圈回路电源，并且失电释放，同时．KM1、KM2相继失电释放，电动机M停止运转。与此同时，常开保护触点（(4)、(5)）闭合，接通故障指示灯HLR电源且点亮，显示已出故障。

　　2．电嚣选择
　　
　　断路器QF选用三极315A，型号D220-400．交流接触器KM1、KM2、KM3选用CDC10-60，线圈电压380V．中间继电器KAI、KA2选用J27-44，线圈电压380V；电流互感器用电流比为200A/5A;保护器必须选择具有星三角转换功能的JDB-LQ-TY；三相异步电动机M用Y200L-4，功率30kW，额定电流56.8A，转速1470r/min。

　　3．常见故障排除
　　
　　(1)按下SB2，交流接触器KM3，继电器KA1能吸合，但KM1不吸合，电动机M不运转。此故障原因可能为，常开触点KAl-2闭合不了；接触器KM1线圈断路。若是常开触点KAl-2闭合不了，接触不良不能导电，不能接通接触器KM1线圈回路电源，主电路被断开，电动机不转。可以用砂纸擦磨此触点，使接触电阻小于lΩ即可。若是接触器KM1线圈断路，用万用表测量其阻值为无穷大，可更换此接触器KM1。

　　(2)按动SB2，接触器KM1吸合，电动机不星形启动，但过一会，能全压三角形运行。根据故障现象分析，电动机不能星形启动．可能原因为：常闭触点KA2-1接触不良；接触器KM3线圈断路。若是常闭触点KA2-I闭合不了，接触不良，不能接通接触器KM3的电源回路．可擦磨修复此触点。若是接触器KM3线圈1断路，用万用表测量其阻值为无穷大，则可用同规格的接触器更换。

　　(3)按动SB2，电动机M星形启动运行，但运行一会儿后，就停止不运行。这种故障为转换不了三角形运行状态，可能原因为：1）中间继电器KA2线圈断路，万用表测量其阻值为无穷大，可用同规格的继电器代换。2）虽然KA2已吸合，但其触点KA2-2闭合不了，不能接触良好，用细砂纸擦磨此触点，能接触良好，故障可排除。3）交流接触器KM2线圈断路，万用表测量其阻值为无穷大，即为线圈断路，可用相同规格的接触器更换排除故障。

　　(4)在运行过程中，电动机有异常响声，并且突然停止运转，保护器故障指示灯点亮。这种故障很明显是电动机故障，电动机外壳有发热现象，温升过高，引起保护器动作，达到保护电动机的目的。例如有一次发生该故障时，拆开电动机两边的端盖，发现电动机一个轴承损坏被卡住，转子受力不平衡，导致转子摩擦定子，负荷加大使温升过高。用万用表测量三相绕组线圈完好，绝缘电阻也正常，为防止线圈绝缘存在软击穿的隐患，将绕组补充浸漆，放在烘干箱里烘干，加强绝缘性能。再将转子两个轴承同时更换后装机，一切恢复正常。
