TCL王牌LCD3026彩电主要信号流程分析
来源:本站整理  作者:佚名  2011-12-28 07:39:36



  5.控制系统的控制机理与信号流程

  整机控制系统由主CPUU19(80C32PLCC)和从控CPUICl(80C51)为主体组成主、从式控制系统。其中主控微处理器U19及其相关控制组件在数字板:从控微处理器ICI及其桐关控制组件在模拟板。故也可将其整机控制系统统称为数/模控制系统。就整体控制系统总体而言,相对较复杂些,为便于学习和掌握维修技能,下面用既分开又结合的方法加以解析。

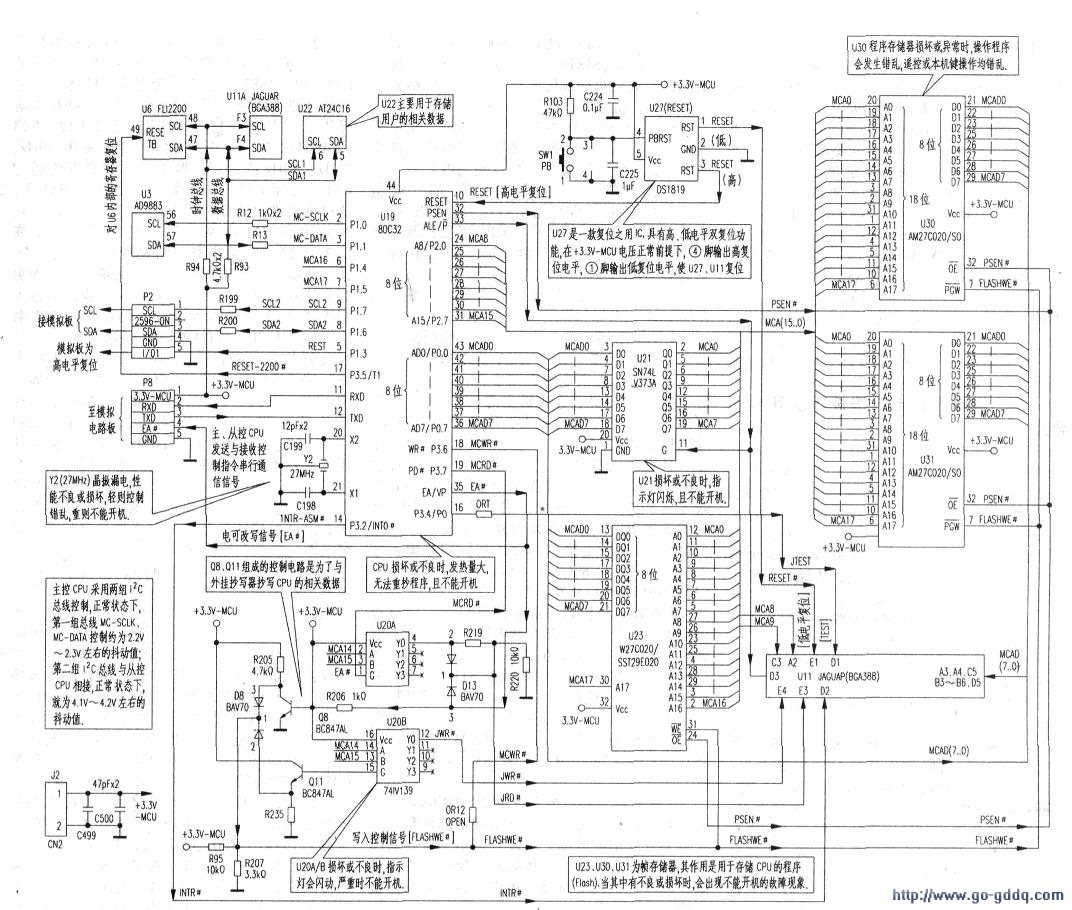

  (1)主控(数字板)控制系统(见下图)

  主要由主控微处理器U19(P80C32)、U20(74JV139)、U21(SN74LV373A)、U22(AT24C16)、U23(W27C02/SST2,9E020和U30、U31(AM27C020SOX2)等相关存储器组成。其主要任务和功能是:通过P2、P8连接插件的SCL、SDA总线;RXD、TXD((11)、(12)脚)接口向从控CPU(ICl)读取状态数据和发送控制指令,用自定义的串行通信协议实现通信。其中RXD为读取或接收;TXD为发送或发射接口。井通过SCL、SDA实现运作中的总线数据调整。主控CPU及其控制系统在正常运作过程中,除由源控制、遥控接收、键控指令译码、搜台控制、视频解码、丽音解调及TV/AV切换功能外,其余的操作控制及其处理,均由主控系统负责完成和进行运作。

   主控系统的解读方法与技巧:乍看起来主控系统很复杂,其实根据笔者近三年来的学习解析与维修实践体会并非如此,只要掌握其相应的解读技巧便很容易解读,并实施有效的故障检修。经验与体会是:“层层归类拔取法。首先,将占用脚位较多的地址线(MCA)和地址与数据复用线(MCAD)所占用的脚位线看成一条连接线(因为引脚的作用和传输的信号都一样)。以下图的CPU(U19)为例,这样,就把大部分的脚位功能得以理解与拔除,这是第一步:第二步,再把供电脚、接地脚、空脚合起来作第二次拔除;第三步将平时常见且较熟悉的复位脚、晶振应用脚、IIC总线应用脚合并起来作第三次拔除。至此便会发现.CPU所剩下的脚位功能就所剩无几了,然后,便可对特殊功能脚或我们不易常见或较生疏的脚位功能通过相关资料或《英汉电子技术词汇》逐一研究和破解,这样就比较容易解读和理解新型数字平板彩电或数字集成电路的作用与引脚功能了。

  下面,参照以上解读方法,来进一步解读该液晶彩电主控系统的机理与流程。主控CPU(24)-(30)脚(MCA8~MCA15)、(36)-(43)脚(MCADO~MCAD7)、(6)、(7)脚(MCA16、MCA17)均为地址线或地址,数据复用线引脚;第二步,(44)脚为供电脚,其余供电、接地、空脚未画出;第三步,(10)脚为复位端RESET(高电平复位),(20)、(21)脚为时钟振荡晶振脚,(2)、(3)、(8)、(9)脚分别为两组IIc总线控制端,其中(2)、(3)脚的IIC总线控制着数字板相关被控电路,(8)、(9)脚的IIC总线与模拟板相连接;(5)、(17)脚分别为复位信号控制电压输出端,分别控制数字板U6(FLI2200)、平板显示芯片和模拟板的复位,其复位状态为高电平复位。至此,剩下的引脚就极少了,其中(24)脚为自动搜索记忆或自动制式识别管理(INTR-ASM#):(16)脚为测试信号传输(TEST);接至Ull平板图像处理芯片JACUAP(BGA388)的Dl脚;(35)脚为电可改写控制信号(EA#),分别控制模拟板和数字板的Q8(BC847AL)b极,用于完成外挂抄写器抄写主CPU的相关工作数据;(19)脚为相位检测数字信号,接存储器U20A的(1)脚;(18)脚为写入控制信号端,分别连接相关存储器相应端。以上除主控CPU外.U27(DS1819)是一块高、低复位电平输出的专用复位电路RESET、在+3.3V-MCU电压正常的前提下.(3)、(1)脚各输出高、低复位电平,使主控CPU和平板图像处理芯片Ull同步复位。U22(AT24C16)存储器主要用于存储用户设置的相关数据。主控系统的其他功能和作用及故障现象已在下图的维修图解中标明,供维修时参考。
