TCL王牌LCD3026彩电主要信号流程分析
来源:本站整理  作者:佚名  2011-12-28 07:39:36

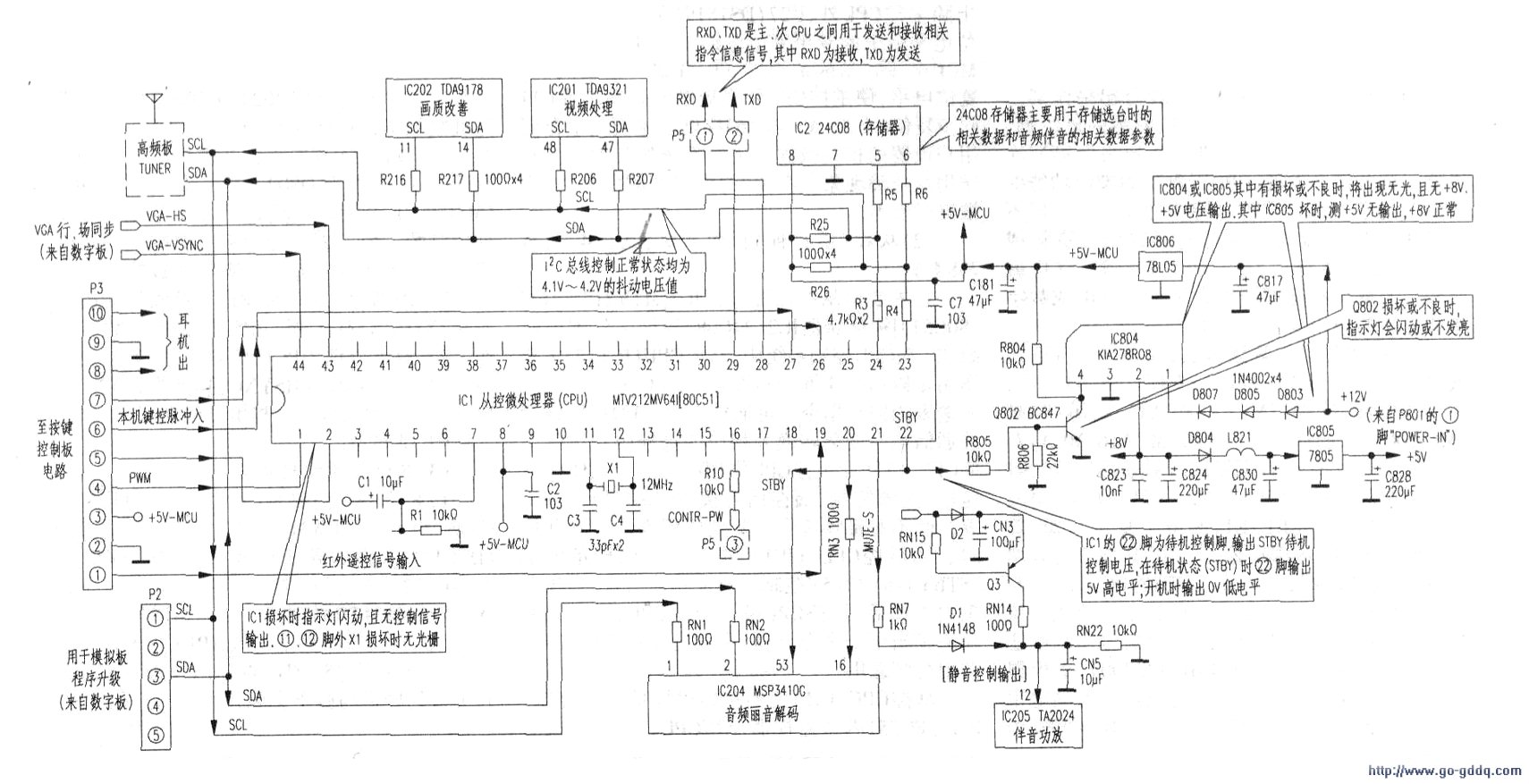

  (2)从控(模拟板)控制系统(见下图)

  它主要由从控微处理器ICl[MTV212MV641(80C51)]和存储器IC2(24C08)等相关外围电路组成。在CPU控制系统中,从控CPU(ICl)的主要作用是以串行中断方式接收主控CPU及其主控方送来的控制指令,再通过相应的I,o接口将相关通信信号变化转换为相应的遥控码回传给主控CPU,以便让主控CPU作相应处理。具体任务包括:电源控制、遥控信号接收、键控指令译码等,而不对接收信号作其他任何操作。刚开机时,由从控CPU(ICI)先启动输出预备电源(STBY)+8V和+5v控制信号及其他信号。当机器正常工作后,从控CPU是一个副cPu.此时它的功能相当于一个存储器,主要为主控CPU(U19)调用程序之用。

  从控CPU(ICl)主要实施对模拟板的控制,IC1为80C51内核监视器专用CPU.内部集成有512Byte数据RAM、64kByte程序FLASH-ROM、AD转换器、IIC总线接口、自测图案发生器、行、场同步信号处理等功能。主要提供人机接口、模拟板设置及控制与数字板通信等。从下图不难看出,从控CPUICI的主要脚位功能有:(19)脚为红外遥控信号输入端,通过接插件P3(1)脚接至键控板电路。(11)、(12)脚为时钟振荡,外接Xl(12MHz)晶振及谐振电容。(15)脚为内部自测试图案视频输出。

  (16)脚为对比度控制开关。(20)脚为复位控制,输出复位信号控制电压,控制音频丽音解码电路MSP3410G(IC204)的复位。(21)脚为静音控制端.控制伴音功放电路TA2024(IC205)(12)脚。(22)脚为待机控制端,输出STBY待机控制电压。在待机状态下(22)脚输出5V高电平;开机状态下输出ov低电平,从而控制Q802b极;同时控制IC204(MSP3410G)(53)脚。(23)、(24)脚为IIC总线时钟及数据控制端。(26)、(27)脚为面板按键控制信号输入端,通过P3接插件(6)、(7)脚与面板控制键相连接。(28)、(29)脚为主控CPU发送和接收相关指令信号端TXD和RXD.经插件P5(1)、(2)脚与数字板相连。(43)、(44)脚分别为PC机的VGA行、场同步信号输入端,其中(43)脚为HSYNC.(44)脚为VSYNC。其他从控CPU的维修资料与事项已在下图维修图解上标明,供参考。

  (3)其他重点控制电路

  1)背光(亮度)控制

      U11(B1)脚输出的脉冲信号PWM1,控制着开关管Q3(DTC144EKA)的导通与截止,调整+5v电压对电容C172的充电.C172上的充放电所形成的线性电流经插件P7的(3)脚,从而实现控制背光的亮度。Ull的(AE22)脚输出的PENBKL背光源控制信号送至开关管Q5 (DTC144EKA)b极,通过控制开关管的导通与截止实现背光灯的开和关。

  2)屏电源控制电路

  Ull的(AD21)脚输出的PENYDD信号接到Q4 b极,并通过Q4 c极输出的信号来控制U14A (Si9953DY).U14A是一个MOSFET,C极接Q4的输出控制信号,S极接屏电压源(根据不同的屏要选用不同的供电电源),D极是屏电源的输出端。

  3)复位信号的处理与控制电路

  U27 (DS1819)是一个输出复位信号的专用集成电路,它可以同时输出高、低两种复位信号电压。当+3.3V-MCU电压正常时,(4)脚输入一个高电位,此时(1)脚为低电平复位电压输出;(3)脚为高电平复位电压输出,使主控CPU(U19)和平板图像处理芯片Ull同时复位。

  注:(1)、(3)脚组成的高、低电平复位是为了配合不同集成电路复位而设置的,因为有的IC是高电平复位.有的则是低电平复位。
