下图是海信A3机芯彩电的伴音解调电路，它由小信号处理集成电路LA7680、制式转换A3板及小功率功放集成电路AN5265等组成。从LA7680(42)脚输出的全电视信号链人A3板(3)脚，由其内部窄带滤波器选择出高频成分，并经后级滤波器再次滤波进一步抑制低频成分。8143是6.OMHz陶瓷滤波器，它把6.OMHz的第二伴音中频信号送回到IA7680。LA7680在内部处理第二伴音中频信号，完成限幅放大，调频解调等，解调出来的伴音信号从其(5)脚输出，再经C172耦合到AN5265(2)脚。在AN5265内进行伴音信号放大，最后音频功率信号从其(8)脚输出，推动扬声器发出声音。伴音电路常见故障有完全无伴音、音量极小及杂音干扰等。

　　1.AN5265静音控制端(3)脚
　　
　　该脚是伴音功放的静音控制端。LA7680(30)脚是行一致性检测输出引脚，当接收到电视节目且同步良好时，其输出7V电压，经过R187使V181导通．AN5265(3)脚电压被拉低至0.7V以下。当电视机没有接收到电视节目或者同步不良时，LA7680(30)脚输出电压为ov．不能使V181导通，12V电源经R181加到AN5265(3)脚，当(3)脚电压高于2.OV时，伴音无输出，起到静音作用。如果某些异常因素使得(3)脚电压一直高于2.OV，则彩电始终处于静音状态，导致无伴音。此时应检查LA7680(30)脚到AN5265(3)脚之间的电路。

　　2.AN5265内部音量衰减器控制端(4)脚
　　

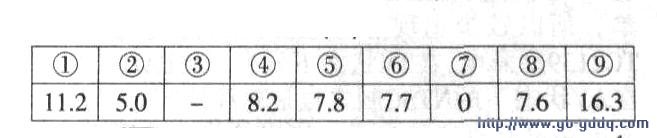

　　当(4)脚电位过低时，相当于音量电位器被放到最小，类似于无伴音。应检查(4)脚外围的音量控制电路。下表是AN5265各脚工作电压。

　　3.AN5265音频功率信号输出端(8)脚
　　
　　AN5265(2)、(5)、(6)、(8)脚的电压由其内部决定，反映了AN5265的工作关系。特别是(8)脚的电压值是否为(9)脚电压的一半左右，将反映整个电路工作是否正常。如果出现异常，通常说明AN5265损坏或者其外围电路的电容有短路性损坏。

　　4.LA7680伴音中频信号输入端(45)脚　　
　　
　　该脚输入固定的6.OMHz伴音中频信号，所以该脚直流电压决定了LA7680内部衰减器的工作。也决定了从其(5)脚输出的音量大小。该脚正常电压为Sv．若电压过低，也会造成无伴音。该脚电压由9V供电电压经Rl55和Rl57分压、Cl55滤波，再经Rl56提供的。该脚电压低的原因，一是内电路不良，二是外电路元件不良，尤其是以Cl55漏电较为常见。
