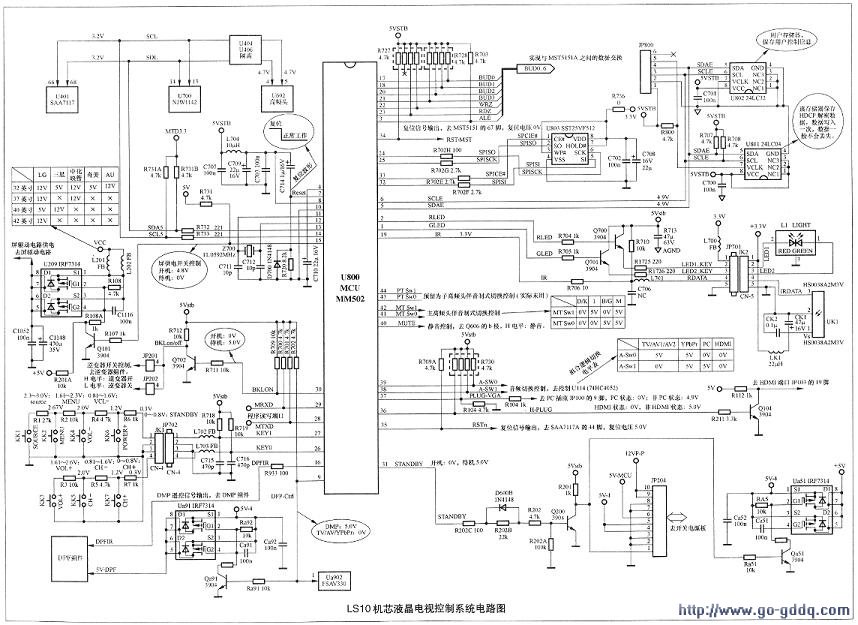

3.各控制端口电路

　　(1)指示灯控制电路指示灯控制电路由U800的1、2脚内外部电路构成，U800的1、2脚分别为绿色、红色指示灯控制端口。待机状态时，2脚输出高电平4.8V，1脚输出低电平OV，Q700导通、Q701截止，此时红色指示灯亮，绿色指示灯熄；开机状态时，1脚输出高电平4.8V，2脚输出低电平OV，Q701导通、Q700截止，此时绿色指示灯亮，红色指示灯熄。

　　(2)本机键控电路本机键控电路由U800的26、27脚内外部电路组成，本机采用机械式轻触按键，电路结构采用串联电阻分压的方式，通过对26脚(KEYO)、27脚(KBYI)输入不同的模拟电压来实现各种控制功能，各控制功能对应电压范围如下表所示。

      各控制功能对应电压范围电压单位：(V)

　　(3)本机遥控接收电路遥控接收电路由U800的19、16脚内外部电路组成，红外遥控编码信号由UKI接收后，从其3脚输出，经L701、R706送人U800的19脚内部，由U800的i9脚内部译码后执行相应控制功能。若用户遥控器发射的是DPF读卡组件控制信号，经U800内部译码后，遥控信号还将从16脚输出，送到DPF组件，由DPF组件执行相应控制功能。

　　特别说明：本机红外遥控接收器UK1(HSOO38A2M3V)供电电压为3.3V，其外形与普通CRT彩电采用的HSOO38遥控接收器完全相同，当红外遥控接收器UKI损坏造成遥控不接收故障时，请不要用普通CRT彩电采用的HSOO38遥控接收器进行代替，否则将出现遥控不接收或遥控不灵敏的敌障，在特殊情况下，若必须用普通CRT彩电采用的HSOO.38代替HSOO38A2M3V，请将其供电由3.3V改为5V。

　　(4)高频调谐器伴音制式切换控制U800可以输出两组伴音制式切换控制电平，其中U800的44、43脚可以输出一组组合控制电平，该组端口预留给子画面高频调谐器，但长虹LS1O机芯未设计成射频画中画功能，所以该组端口未使用；U800的42、41脚输出另一组组合控制电平，该组组合逻辑切换电平提供给主画面高频调谐器U602，组合逻辑切换电平状态表如下图所示。

　　(5)音频信号切换及静音控制音频信号切换控制电平从U800'的38、39脚输出，该组控制电平送到Ull4(74HC4052)9、10脚，实现TV、AV/YPbPr/PC/HDMI音频信号的切换控制，组合逻辑切换电平状态表如图22所示。

　　静音控制由U800的40脚完成，当接下遥控器“静音”键或将音量关为零时，从该脚输出4.8V高电平送到静音控制管Q606的b极，Q606饱和，伴音功放PT2330的5脚为OV低电平而处于静音状态。

　　(6)VGA、HDMI端口控制VGA、HDMI端口控制分别由U800的37、36脚完成。当电视机需接收PC信号及工作在VGA状态时，从U800的37脚输出OV低电平送到电视机VGA插座JP1OO的9脚，外部计算机输出RGB及行场同步信号到电视机，反之，37脚输出5V高电平，外部计算机关闭RGB及行场同步信号；当电视机需接收HDMI信号及工作在HDMI状态时，从U800的36脚输出OV低电平，外部三极管QlO4截止，其c极为5V高电平，此高电平送到HDMI端口JPlO3的19脚，外部设备输出HDMI信号送到电视机。反之，36脚输出5V高电平，HDMI端口JPlO3的19脚为OV低电平，外部设备无HDMI信号输出。

　　维修提示：当电视机在出现无图像时，可以采用下列方法：在VGA状态，将VGA插座JPIOO的9脚短路到地，若出现图像，则表明U800的37脚内外部控制电路有故障；在HDMI状态，若测得HDMI端口JPlO3的19脚为低电平，则表明U800的36脚内外部控制电路出现故障。

　　(7)复位输出信号本机U800有两个复位信号输出端口，分别是34、35脚，其复位信号由U800内部产生，电视机正常工作时，电压分别为OV、5V。其中U800的34脚向主芯片MST5151的67脚提供复位信号，U800的35脚向解码芯片SAA7117A的44脚提供复位信号。

　　(8)字符(OSD)信号处理电路普通CRT电视机MCU所产生的字符信号一般由字符振荡、行场定位脉冲等电路完成，本机MCU内部元字符振荡电路，字符信号以数据的形式存放在存储器U803(SST25VF5l2)中，当电视机需要进行字符显示时，U800通过其24、25、32、33脚读取U803中的字符数据并经过处理后，字符信号将通过17、18、20-23、3脚送入主芯片MST5151与图像信号进行混合处理，最终显示在液晶屏上。

　　需要指出：当U800的24、25、32、33脚外接元件或字符存储器U803出现故障，电视机将出现无字符、字符花屏、字符马赛克等故障现象，更换新的空白字符存储器U803后，再通过PC端口对其进行数据写入操作，否则，电视机仍将出现字符异常等故障。

　　(9)DPF切换控制DPF切换控制由U800的9脚及外部电路完成，当电视机工作在TV/AV/YPbPr/VGA状态时，从U800的9脚输出低电平OV，一方面Ua902内部选择HD-YPbPr信号，另一方面令Qa91、Ua91同时截止，Ua91的5一8脚无5V输出，DMP组件无供电停止工作；当电视机工作在DMP状态时，U800的9脚输出高电平5V，Ua902内部选择DMP-YPbPr信号，同时Qa91饱和、Ua91导通，Ua91的5-8脚输出5V电压，DMP组件得电工作。

　　维修提示：当电视机DMP状态出现无图像故障时，将Ua91的5-8脚与Ua91的1脚直接短接，若图像出现，则表明DPF切换控制电路出现故障。

　　、(10)屏驱动电路供电开关控制液晶屏驱动电路供电开关控制电路由U800的15脚、QIOI、U209等元器件组成，当电视机开启时，从U800的15脚输出4.8V高电平，QIOI饱和、U209导通，U209的5-8脚输出电压向液晶屏驱动电路提供工作电压。电视机由开机转为待机时，U800的15脚输出OV低电平，QljOl、U209同时截止，液晶屏驱动电路因无工作电压而停止工作。

　　维修提示：长虹LSIO机芯采用的液晶屏有LG、三星、中华映管、奇美、AU五种，不同厂家的液晶屏，其屏驱动电路供电可能不同，而液晶屏供电·又来自主板组件，所以，当电视机出现故障，需用异型(如：故障机液晶屏为三星，而代换的主板是配LG液晶屏)主板组件进行整体代换时，一定要更改主板组件输出的屏驱动电路供电电压，否则主板组件输出的高电压将损坏液晶屏驱动电路。长虹LSIO机芯采用的各厂家液晶屏驱动电路供电电压对照如下表所示。

     LSIO机芯不同厂家浪晶屏蛆动电琦供电对照表

　　(11)逆变器开关控制逆变器开关控制电路由U800的30脚内外部电路构成。当电视机开启时，U800的30脚输出OV低电平，Q702截止，其C极输出高电平，高电平分别经JP201、JP202送到左右逆变器组件，左右逆变器组件被开启，背光灯被点亮反之，当电视机关闭时，U800的30脚输出5V高电平，Q702饱和，左右逆变器组件关闭，背光灯熄灭。

　　(12)整机开/待机控制整机开/待机控制电路由U800的31脚、Q200、Qa51、Ua51等元器件构成。电视机由待机转为开机时，从U800的31脚输出低电平OV，Q200截止，其c极输出高电平5V，该5V高电平一路经插座JP204的1脚送到开关电源，启动开关电源输出24V、l2V等电压；另一路送到Qa51的b极，Qa51饱和，Ua51导通，Ua51的5-8脚输出5V电压提供给各信号处理电路，电视机进入正常工作状态。当电视机按收到待机指令时，U800的31脚输出高电平5.OV，Q200饱和，其c极输出OV低电平，开关电源输出的24V、l2V等电压被切断，同时，Qa51、Ua51均.

　　截止，供信号处理电路的5V电压关闭，电视机转为待机状态。
