上图是1个VHF振荡电路，最高振荡频率可达100MHz。为了将图I电路的振荡频率设定为40MHz．用示波器对振荡波形进行观测。

　　当把示波器的探头接到电路的A点，由于示波器探头输入电路的影响，在示波器显示屏上没有看到波形，说明振荡电路停振了。

　　为了减小上述影响，在探头的前面串接lpF的电容器(c5)，在C点观测振荡波形。得知此时的振荡频率为42,7MHz。但是由于c5的容量过小，探头会拾取周围的交流噪声，造成波形不太清晰。

　　上图的振荡电路是共基电路，所以在晶体管的基极测不到振荡波形。在晶体管发射极和集电极处测得的振荡波形的振幅不一样。可以清晰地看到干净的振荡波形，但振荡频率比C点稍低为40.1MHz。

　　为了让测量结果更准确一些，在B点接入一个lpF的电容器(C6)．在D点用示波器测得结果是42.9MHz．与C点测得的结果非常接近。

　　由上可知示波器探头的输入电容量尽管很小，但在某些场合仍然会对被测电路的_丁作状态造成影响。所以在使用示波器时应该注意下面几点。

　　1.10:1的探头的阻抗和输入电容要比1:1探头的小，输入电容在7pF~20pF。

　　2．探头的频带宽度最好为示波器带宽的三倍以上。

　　3．探头的接地线要尽量短。接地线过长会导致振荡，在波形中出现振荡。
　　

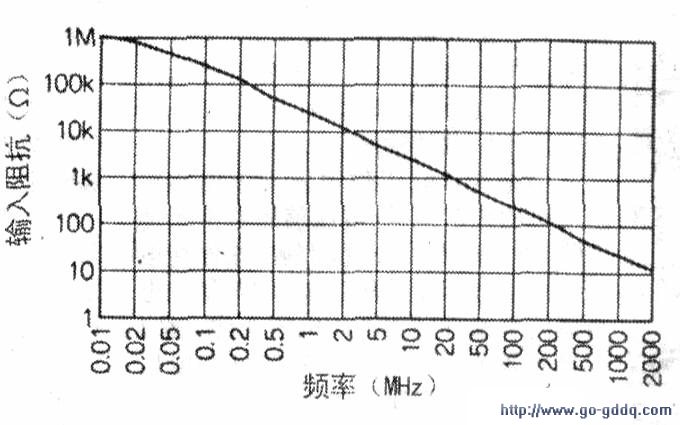

　　4．探头的输入阻抗是随频率变化的，频率越高输入阻抗越低（下图)。

　　所以应该建立这样一点常识，要想绝对不对被测对象产生影响是不可能的，但在测量时应设法尽可能地减小这种影响。
