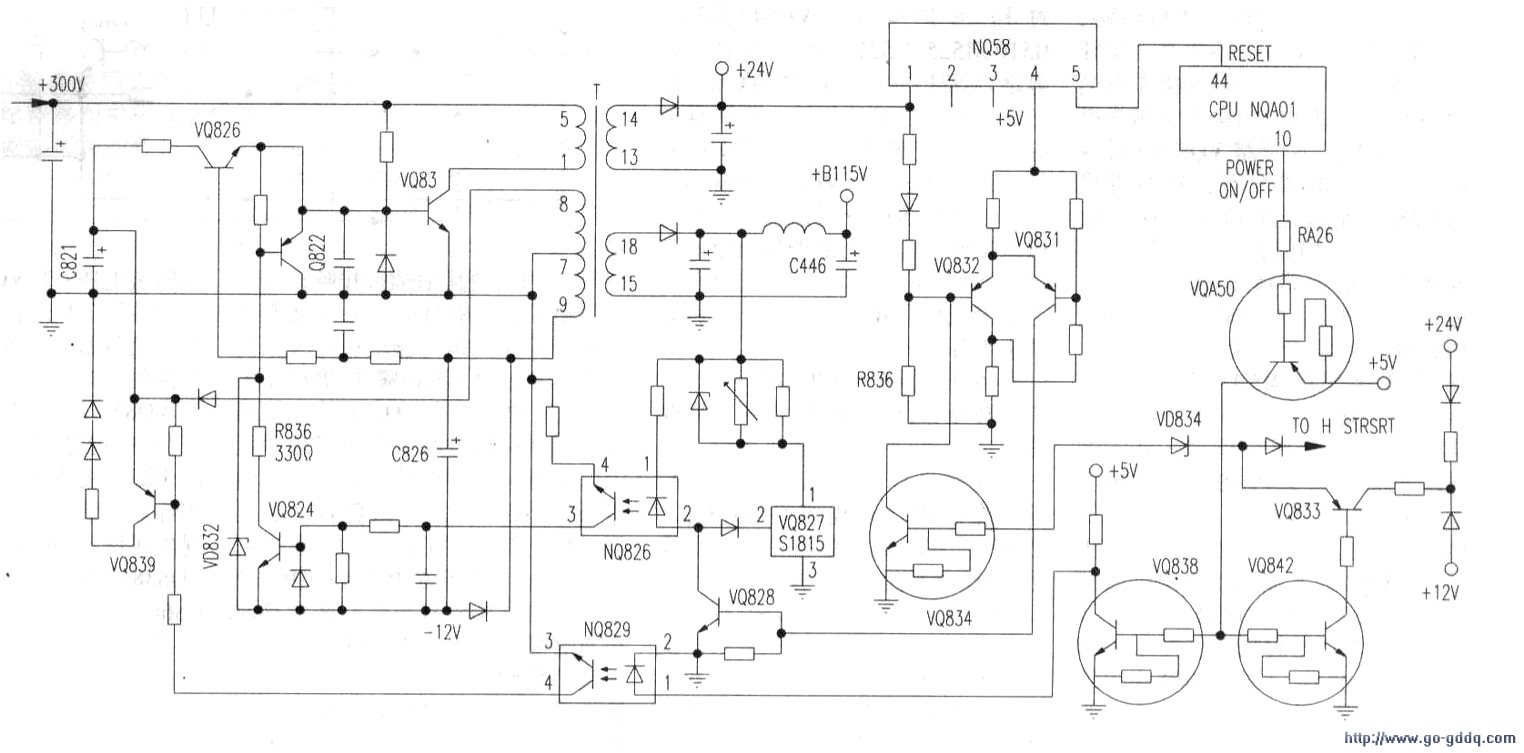

下图为长虹C2588P（NC-2）机芯电源部分电路图（NC-3机芯与其基本相同，CN-7机芯电路是该电源的简化）。为说明检修的思路和主线，在此再强调一下与维修有密切联系的几个主要特点：

　　1．待机控制电路
　　
　　该机芯无专门的待机副电源（主副电源为同一电源），同时为降低待机时的功耗，利用巧妙的设计，通过改变开关振荡的T作状态（强振和弱振）来实现低耗待机功能。这里VQ828的工作状态起关键作用：

　　当YQ828截止时，光耦NQ826受控于VQ827，整个电源工作在正常稳压状态（即强振状态），电源输出为115V；当VQ828饱和导通时，光耦NQ826强导通，稳压电路失去作用，整个电源处在弱振状态（并非有些书上说的停振）．输出电压为38V左右（如检修中接灯泡为假负载，输出电压仅28V左右）。通过原理分析可知，当CPU(10)脚发出待机指令后（输出高电平），整个设计使VQ832，VQ831工作在轮换导通状态，从而使VQ828也工作在导通、饱和两种状态（整个电源在强振和弱振之间转换处于所谓间歇振荡状态），这时输出电压为50V~65V，而当CPU(10)脚发出开机指令后（低电平），VQ831被强制截止，VQ828截止，电源工作在稳压状态。由以上分析可以看出当机器正常工作时，待机输出电压为50V—65V．当待机电路不正常时，VQ828-般工作在持续饱和或持续截止状态，而不是开关状态，此时输出电压为35V~40V或115V。了解以上特点，在维修中，我们可以通过断开VQ828的方法来缩小故障范围：如断开VQ828后，+B电路正常，就说明故障在待机控制电路，否则就在开关电源电路本身。请注意，在待机过程中．如在+B电路接人灯泡作假负载，电压会下降十几伏。

　　掌握以上原理，是正确利用开路法的基础。

　　2．保护电路
　　
　　该电源设有多种保护电路：过压保护、过流保护、欠压保护、延时导通电路等，安全性较高，使电路大面积损坏的可能性大大减小，这样的设计同时使电源电路显得复杂，如不掌握其原理检修会比较困难。不过由于各保护电路的独立性较强，在实际维修中，我们可以将保护电路分别开路来缩小故障范围，具体方法在下面的实例中进一步介绍。

　　3．恒流源激励电路
　　
　　该电源有两路正反馈支路：一路的反馈量是一定的，完成自激振荡；另一路则随着输入电压值自动调整反馈量，来保证开关管的驱动功率不变，即所谓恒流驱动，很好地解决了电源效率与稳压范围之间的矛盾。所以，该电路出问题的时候，也会使电源的带载能力差，输出电压不稳。在待机状态下，由于负载较轻，恒流激励电路被切断。
