市面上现在已有许多高品质的太阳能充电器产品出现，充电器单元一端由一块小型的太阳能板和一只内置充电电池构成，充电就是用内置充电电池进行的。

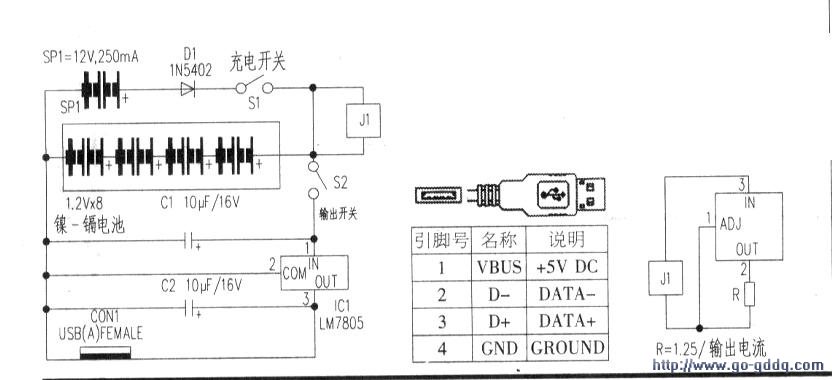

　下左图为按上述充电器设计的另一种便携式太阳能USB电源接口电路，它由太阳能板SPI、反速流保护二极管Dl、电池包和固定电压稳压器芯片7805(ICI)构成。

　　太阳能板SP1推荐采用12V、250mA的品种，其直流供电输出经反逆流保护二极管Dl连接至电池包。电池包由8只1.2V、额定容量为2700mAh的5号镍镉电池串联而成。

　　由于所用的允电电池容量为2700mAh．因此用其1/10的电流270mA作为充电电流。每节充电电池的标称电压为1.2V．8节电池串联后为9.6V，电池包充足后大约为10.2V。

　　电池包的输出连接至由芯片LM7805构成的固定电压稳压电路，再由IC1输出稳定的5v直流电压送至USB -A型母插头CON1．母插头CON1可买一条模压USB-A型母连接器电缆，割去电缆后取用剩下的母插头即可用于本电路。按下中图所示，(1)脚接至ICI的+5v输出端，(4)脚接至电池包负端。

　　如果采用其他不同的太阳能板或不同的充电电池包，为防止电池在强烈的日光下过充电，可采用如下右图所示的恒流镍镉电池充电器。将此恒流镍镉电池充电器用双引脚眺线器JL连接在开关Sl和主电路电池包之间。电路中电阻R可按R=1.25/输出电流算出，本文采用R=5Ω。
