麦景图MC3500功率放大电路工作原理
来源:本站整理  作者:佚名  2011-12-31 09:26:21

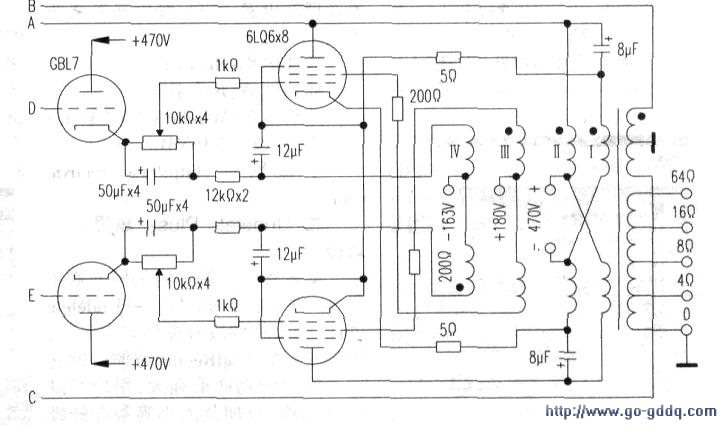

  电路见下图,SEPP工作基本原理和变压器结构与MC40等相同,区别是为了隔离不同的直流电位,增加了双线并绕的绕组,使输出变压器看似十分复杂。为了说明方便,图中将输出级简化,省去了并联连接的输出管,同时,将初级绕组注明其相位关系和绕组功能,各初级绕组关系如下:

  I绕组为输出管阴极负载部分,绕组Ⅱ为输出管板极负载部分,绕组Ⅲ为输出管G2供电通路部分。绕组I、Ⅱ按图示接法构成输出管总负载阻抗,I、Ⅱ匝数相同,输出信号相位相同,因此可双线并绕。次级反射到输出级负载阻抗为I,Ⅱ两组反射阻抗的并联值.SEPP五极管接法要求有规定的直流电压,同时信号电位与阴极等电位.故通常可将G2与对臂板极相连如MC275等。但当输出管采用TV行输出管时,其G2电压极限值仅为200V.所以本机中另设初级绕组Ⅲ,绕组匝数相位关系与I、Ⅱ相同,因此绕组两端信号电位也与之相同,绕组中心接入180VG2电压即满足C2的两项要求。

  按上述关系,绕组I、Ⅱ、Ⅲ信号幅度、相位完全相同,似乎可以三线并绕,但必须考虑线间直流电位差最大达到470V.为杜绝线间漏电,只有采取多槽绝缘骨架分别同向绕制,效果相近,此种绕法被称为“准”双线并绕。但绕组间分布电容、漏感仍有差别,故在绕组I、Ⅱ头之间与尾之间接入8μF/600V的电容器,使绕组间信号电压完全相等。因此,输出变压器I~Ⅲ和次级构成了典型的麦景图SEPP输出级。

  输出管由每臂4只6LQ6并联组成.lKΩ、5Ω、200Ω,电阻分别串连于每只输出管的控制栅极、阴极和第二栅极,以避免高跨导管并联运用引起的高频自激。6LQ6为上世纪60年代开发的TV用行扫描输出管,类似管有6KG6、EL509、16CY5、29KQ6等。系偏转角1140—1190CRT行输出管,其主要特性是:

  极限板压:700V,最大板耗34W.极限C2电压250V.量大阴极电流500mA。6LQ6在MC3500中用作五极管接法AB1类放大,其工作状态如下:

  板极电压470V.G2电压180V,栅负压-42V,静态板流98mA,最大驱动信号40Vp-p负载阻抗2000Ω.最大输出功率80w。以上为2x6LQ6ABl类应用数据,当2x4只SEPP输出时.等效负载阻抗为125Ω,输出功率为320W。每臂4只输出管并联连接,输入电容极为可观,末级输入阻抗急剧降低,故MC3500在输出级之前加入阴极输出器进行阻抗变换,保证驱动级有足够的增益和驱动幅度。

  阴极输出器由板耗12W的场扫描输出双三极管6BL7组成对称的驱动放大器。

  6BL7阴极有效负载为12kΩ电阻和输出变压器初级绕组m,该绕组与绕组I匝数相同,但方向相反,所以信号电位与输出管阴极相同。相位与I相反,即图示绕组Ⅲ上端与上管阴极完全相等,下端则与下管阴极相等。两只12μF电容则将6BL7信号输出参考点分别接两管阴极,与绕组Ⅲ形成输入信号自举电路,以消除输出级中初级绕组I所导致的p=o.s的电流负反馈。绕组Ⅲ中心抽头接人-163V电压向6BL7阴极供电,与板极470V正电压共同形成6BL7板极电流,在4只lOkΩ电位器上形成-42V~-64V的电压,经直接耦合作为输出管的栅负压。调整电位器可改变每只输出管的栅负压,便于使板流平衡。并联的50μF电容使电位器两端信号电位相等,所以,调整板流时基本上不影响驱动信号值。
