扬声器保护电路以Q701(TA7317P)为核心构成，具有偏零保护、过流保护、开机/关机保护等功能。

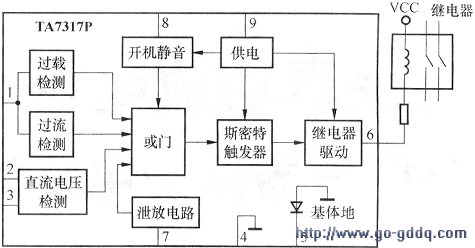

　　1.TA7317P介绍TA7317P是日本东芝公司推出的扬声器保护电路，其内部结构如下图所示，各脚功能如下：1脚：过载/过流检测端。当该脚电压高于0.75V时，保护电路动作，继电器释放。2脚和3脚：

　　直流电压检测踹，用于检测功放电路输出级的中点电压。当2脚电压高于0.7V或低于-0.7V时，保护电路动作，继电器释放；当3脚电压低于-0.7V时，保护电路也动作，继电器释放。4脚：接地端。5脚：负供电端，典型值为-0.75V。6脚：继电器驱动电路输出端，最大驱动电流可达l30mA。正常工作时，继电器驱动电路导通，6脚有较大的电流流入，外部继电器吸合。

　　一旦保护电路动作，继电器驱动电路立即截止，6脚电流为OA，继电器释放。7脚：泄放端子。若将该端子经电阻(l0kΩ)接6脚，则保护电路动作后，电路将总是处于保护状态，即使各检测端子的电压恢复正常，电路也不会脱离保护状态。若将7脚接地或经RC串联网络接6脚，则保护电路动作后，只要各检测端子电压恢复正常，电路就会自行脱离保护状态。此时，7脚外部RC电路的时间常数将决定电路脱离保护状态所需的时间，RC时间常数越大，电路脱离保护状态所需的时间就越长。8脚：开机延时端子，当8脚电压达到1.3V后，内部继电器驱动电路才导通，继电器才会吸合。8脚外部接有RC电路，RC时间常数决定开机延迟时间，计算公式为：T=0.54RC。

　　9脚：正供电端，典型值为3.1V。

     ( 1 )开机延时保护

　　在刚开机的瞬间，电路中的浪涌电流最大，若将这种浪涌电流送入音箱，就有可能损坏扬声器。为此，要求音箱延时2-4秒接入电路，这一过程称为开机延时保护。

　　开机延时保护是由 8脚外部RC电路配合Q701来完成的，+45V电压经R703降压后，施加到9脚，因9脚内部设有稳压电路，故9脚电压稳定在3.1V上。3.1V电压经 R710对C701充电，大约经过 T= 0. 54R7lO·C701=3s后，8脚电压才上升到1.3V，内部继电器驱动电路导通，继电器吸合，音箱接入电路，这样就避免了开机瞬间浪涌电流对扬声器的冲击。当继电器吸合后，运行灯点亮。

　　(2)关机保护

　　在正常工作时，电源变压器上的交流电压经D919、D920全波整流后，再由C918滤波，产生一个负电压，该电压经 R707加至 1 脚，使 1脚电压为 -0.7V左右。关机后，电源变压器T901 次级无交流电压输出，C918经R916飞快放电至OV(因C918容量小，故放电很快)。而+45V电压的下降速度较慢(这是因为+45V滤波电容很大的缘故)，故关机后的瞬间，1脚电斥很快上升0.75V以上，使保护电路动作，继电器释放，这样就避免了关机浪涌电流对扬声器的冲击。

　　(3)偏零保护

　　功放电路输出级中点 (即 C 点)电压经 R712和R708分压后送至 2脚，C704起滤波作用，以滤除音频信号，确保2脚只有直流电压。当 C点直流电压为 OV时，2脚直流电压也为 OV，此时，保护电路不动作，继，电器处于吸合状态，运行灯点亮。

　　旦功放电路出现故障而使 C 点电压偏离OV时，2脚电压就会高于0.7V或低于 -0.7V。此时，保护电路动作，继电器释放 (同时运行灯熄灭)，切断音箱与功放电路的连接，从而有效地保护了扬声器。

　　(4)过流保护

　　过流保护由Q541、Q542配合 Q701来完成，正常工作时，1脚电压为-0.7V左右，保护电路不动作，继电器处于吸合状态，运行灯点亮。一旦输出级出现过流情况，R520或R521上的电压就会上升，从而使Q541导通，进而使Q542也导通，其集电级输出高电平送至 1 脚，使 1 脚电压超过0.75V，保护电路动作，继电器释放 (同时运行灯熄灭)，从而使扬声器免受过流而损坏。
