富士宝DK-L7536型电热开水瓶的贮水量为5升(L)、最大电加热功率为750W．是一种家用型电热饮水器具．此机采用单片机电路控制模式，其控制功能较为完善。且电路独自设置在一块电路板上，安装于器具的壳内侧上方：板上附有可供操作使用的功能按键以及LED指示器（其表面覆盖有一层印字塑膜做为控制面板、又起防水作用）。单片机功能电路之后，还有另外两块电路板．即“控制执行电路”与“电源AC/DC转换电路”。此二电路与电动水泵、温控器等器件被设置在机壳内的下侧空间中．其各电路之间用排线相连接。

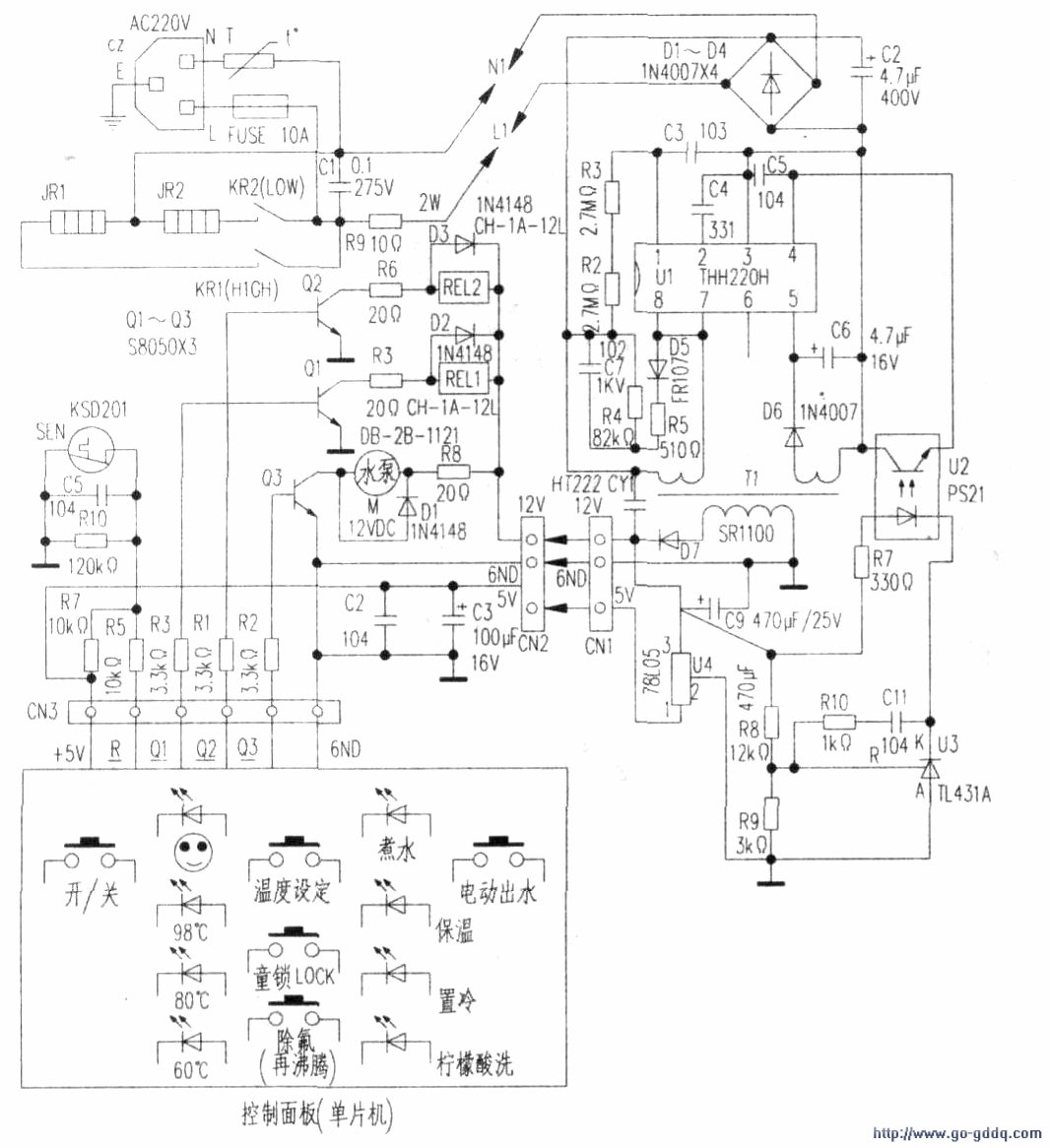

　　经实际测绘其整体电路构成如附图所示。

　　电路工作原理分析
　　
　　AC220V电源，由方孔插座（cz端）输入。在“L、N”两进线上，分别设置“FUSE”保险器和“T”温度保护器，作为工作异常时，起到短路保护与过热保护作用。市电电压一路供继电器触点KRI、KR2与电加热器JRI、JR2组成的负载电路上：另一路经R9电阻，再经DI~D4整流、C2滤波的脉动直流电压，供电UI与Tl等元件构成的“AC/DC开关电源电压转换器”电路上。Ul是一块八脚直插型开关电源专用集成电路，其内部集成有振荡、PMW控制、自动保护等电路并内置有开关管。AC220V电压由Dl~D4、C2整流滤波为约300V脉动直流电压后，先经R2、R3供UI内电路振荡启动；于是变压器Tl的初级绕组和经UI的(1)、(3)脚构成回路，而产生工作振荡电流。

　　同时．Tl上的另外两绕组中，就有感应电流产生，其中反馈绕组的感应脉冲经二极管D6与C6处理为一“取样”参数电压、并与U2光电耦合器结合，以及同肘对TI次级绕组的感应电压，经D7整流、C9滤波形成的直流输出电压进行取样混合：并经U3电路处理而提高了取样精度；最后，取样电参数反馈ul的(4)、(5)脚．UI内部电路则通过此检测和自动调整，使持续振荡保持稳定，最终在C9电解电容两端，得到一始终稳定的l2V直流电压，供到开水瓶执行控制电路板（部分工作电源中）使用。因单片机控制电路，另需一个DC5V电压电源；因而，电路又加上一个三端固定稳压器(U4)电路处理，并由U4的(1)脚稳压输出+5v电压。“12V、5v”两种电压供到CNI排座上，再由排线输到QI—Q3等构成的执行控制电路。其中的+5v电压剐经排座CN3，供于控制面板(单片机)电路工作电源。

　　该电开水瓶投入使用时，应先开启（按一下）控制面板上的“开，关”按键，让单片机电路进入工作状态，并将“笑脸”LED灯点亮后，接下来可进行“温度设定”。该操作后，单片机电路的三个输出控口”QI—Q3”中．Ql、Q2控口会输出商电平；该高电平电压由R3、R1供给Q1、Q2开关管偏流，管子导通接着让RELI、RELZ继电器得电动作（吸台）．所控制的触点KR1、KR2技接通；于是，AC220V电压过触点加在加热器JRI.JR2上，器具进入烧水加热工作。：

　　在电开水瓶内胆的外底部，安装有一只突眺自复位式温控器（见附图中的“SEN”控制元件）。当水未烧开之时，SEN内触点开关为“常闭”状态；+5v电压经R7及SEN触点“短路”接“地”，这时，经过R5后的单片机电路复位功能线端为“零”电平。所以，当烧水至略超沸腾温度值时，SEN温控器由“常闭”突眺断开，+5v电压随即可过R5~R7．使单片机电路的复位端呈现为高电平，电路马上使Ql、Q2控口置“零”复位，而Ql、Q2管截止．RELI、REL2继电器断电．KR1、KR2各触点断开．使JRI、JR2停止加热。此后，单片机电路就按设定程序，进入到“保温”并又受SEN温控器的控制；而单片机对应发出指令加热、延时．待机工作状态。

　　此电路的“温度设定”功能，分为“80℃、60℃”两挡水温工作设置。而设定两功能时．SEN不起控制作用，只是在“起始”对此设定后，由单片机程序和本机保温、散温特性结合，再由单片机自动控制不同的烧水时间。

　　此电开水瓶的取水采用电动水泵取水方式。机壳内的底下部，安装有一只工作电压为12V的小型直流离心式水泵。用水时，按下单片机控制器上的“电动出水”键，这时，单片机Q3控口线端就立即输出一高电平，Q3管随之受控导通．12V电压于是经R8一M—Q3的c,-e极回路，而使水泵M得电运转，热水再随水泵的引力，由管路输至器具上方．出水口，以供取用。
