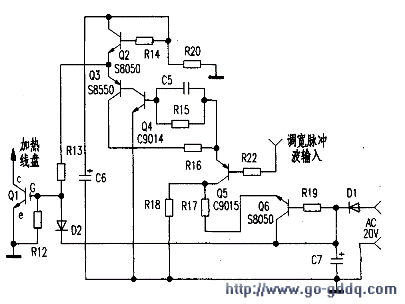

该电磁灶光报警不加热的故障与输出电路、功率驱动电路、脉宽调制电路和脉冲发生电路有关。其中输出和驱动电路由于功率较大容易发生故障。于是，首先检查输出电路未见异常，Q1完好。接着检查由分立元件构成的功率驱动电路（见据实物测绘的局部电路图）发现二极管D1正极的焊点处有裂纹。补焊后测量Q6b极电压为21.3V正常，但Q5e极电压为1.3V不正常，焊下Q6检查c-e极间呈开路状态。用一良品S8050管更换Q6，恢复功率驱动电路供电后，试机工作正常。
