G556彩显,联机加电后有白色光栅,无字符和图案
来源:本站整理  作者:佚名  2010-05-05 14:48:32



  检查分析有光栅说明电源电路、行场扫描电路基本正常。

  无字符和图案显示说明I2C总线或屏显电路有问题。另外,视频信号处理电路异常.导致OSD切换开关不良时.也会引起无字符和图案显示的故障现象。

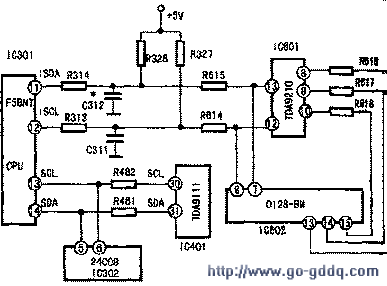

  检修方法:参看如图。首先测屏显电路IC602的各脚电压。


  发现13、14、15脚电压为OV,正常值均应为0.2V;而⑦脚(SDA)电压为2.1V,正常值应为5V。根据以往维修经验,I2C总线的SDA或SCL电压异常,均会引起屏显电路无R、G、B信号输出,从而出现有光栅、无字符和图案故障现象。于是怀疑是I2C总线有故障。断开R314,测微处理器(CPU)的11脚(ISDA)电压为5V。正常,说明CPU正常。故障在IC301与IC602之间接口电路。经检查发现抗干扰电容C312严重漏电,更换后.故障排除。

  检修结论:引起这种故障的原因是抗干电容严重漏电,造成IC301 11脚的数据中断,同时也影响了CPU其他引脚的功能,从而出现上述故障现象。
