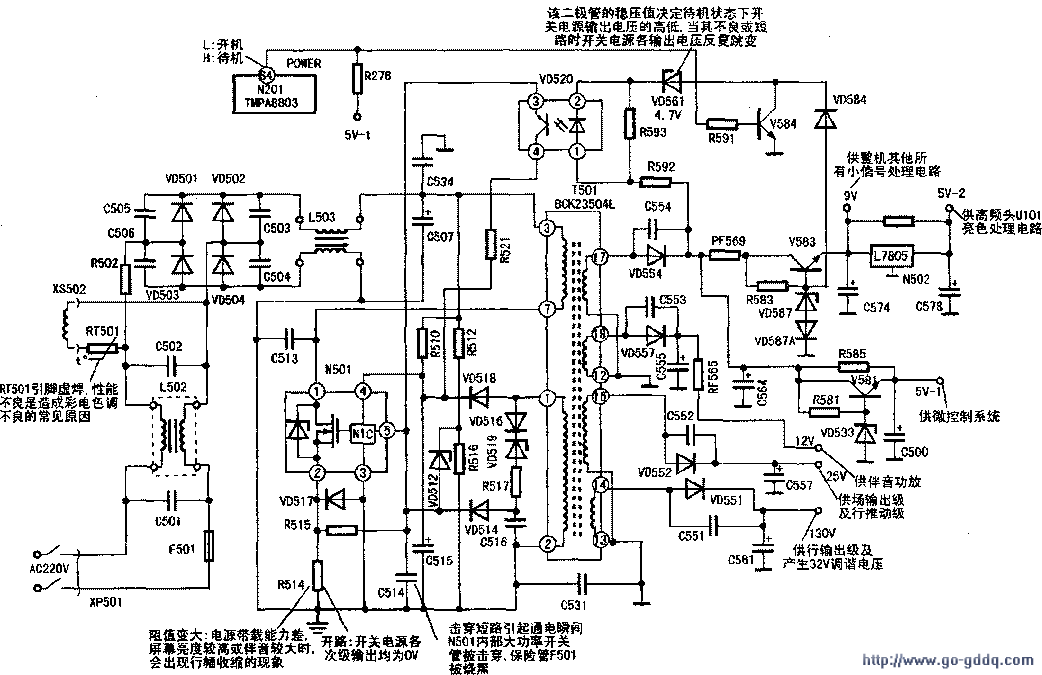

1．测N501①脚300V左右电压是否正常若无300V电压，则说明220V交流输入端至N501①脚间存在开路现象。此时主要查保险管F501、限流电阻R502是否开路，L502、L503，开关变压器T501③⑦脚引脚是否虚焊。

　　2．测N501④⑤脚电压通常情况下将有下列几种表现：

　　(1)N501④⑤脚电压均为0V。

　　这表明故障在N501④脚内外部电路。若④脚对地短路，则应查N501④脚内部本身是否对地击穿，电容C515、二极管VD518是否击穿短路。若④脚对地未短路，则只需检查启动电阻R510是否开路即可。

　　(2)N501④脚电压低于启动电压值15.5V且稳定不变，⑤脚电压在1V以下。

　　此时，断开光耦器VD520③或④脚后通电，若电源恢复正常，则判定故障在VD520本身，实际维修中VD520③④脚间严重漏电或击穿短路较多。

　　若断开光耦器VD520③④脚后故障依旧，则应重点检查启动电阻R510是否阻值变大，C515是否失容。若R510、C515均正常，则表明厚膜块N501内部电路损坏。

　　(3)N501④脚在11～15.5V问反复跳变，⑤脚电压在1V以下。

　　这表明厚膜块N501基本正常，检查对象应在开关电源次级+B电压输出端：应查VD551、C56l是否击穿短路，T501 14脚内部绕组是否匝间短路。

　　(4)N501④脚在11～15.5V间反复跳变，⑤脚远远岛于正常值1.9V(达4.9V之多)。

　　这表明故障由过流保护电路引起，只需重点检查过流检测电阻R514是否阻值变大或完全开路，一般即可排除故障。
