佳能UC2000E型摄录机，在室内录像光线较弱时功能正常，在室外或强光下会出现刺光。图像被白光淹没，手动或自动光圈均无任何作用，光圈调整失灵。

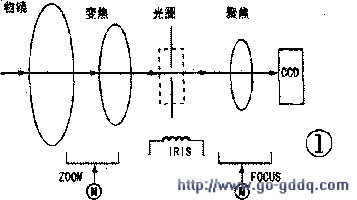

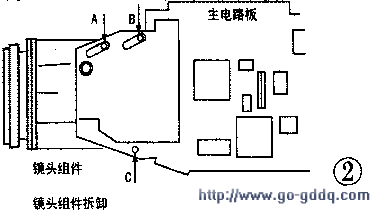

　　观察分析摄像机的光学系统与照像机的光学系统基本一样。如图1所示。从物镜进来的光线通过变焦透镜、光圈(照相机有快门)、聚焦透镜，最终照射到CCD上成像。通常变焦和聚焦透镜都是由电动机来带动，唯独光圈由动圈线圈控制。检修这类故障的关键是正确拆卸外壳、机械装置、光学机构。将光圈部分拆到可检查调整的层次。要做到这一步。必须每一步都小心谨慎，否则很可能拆坏整机，难以修复。首先，拆开机壳，将整个机心从机壳中取出来。然后，按图2所示，在主电路板上把镜头组件单独拆下来。拆下插头连线后，把A、B、C三个螺钉取出，将镜头组件与主电路板的插座与插头拔开，就可拿出整个镜头组件。在镜头组件中有两个微型电机，各自有一个位置检测传感器，每个传感器都有一个小螺钉固定着，只要拆下小螺钉就可以将传感器连同软电路板一起拆下来。

　　注意．不要焊拆传感器电路引线脚，拆卸时用不着焊下传感器来。尽量不要拆动与检修无关的部件。电烙铁本身易带静电，容易造成电路元件击穿．因此尽量不用、慎用。

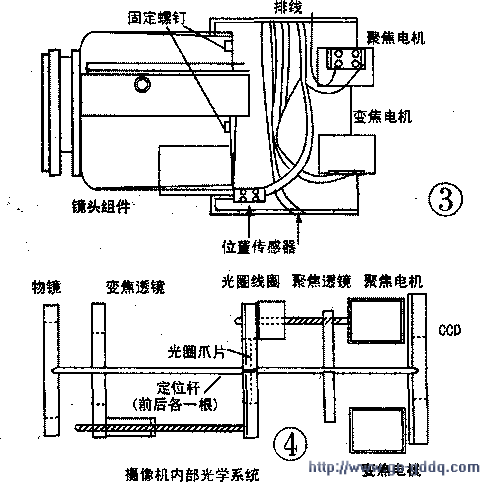

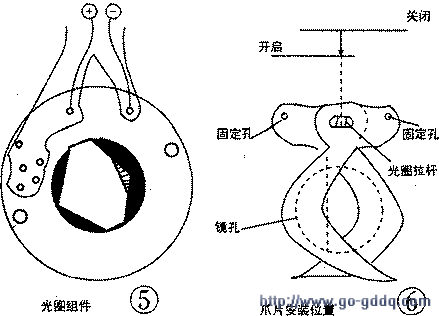

　　镜头组件如图3所示，分为左、右两部分，由三个螺钉固定，位置在中间偏右部分，将此处几个螺钉拆下后便可将其拆成左中部可单独拆下来，正面如图5所示。它有电路板接线，图5中正、负符号接线是光圈的动圈线圈。接通2～2.5V的直流电压便可动作，其直流电阻为100Ω。另外四根线是爪片位置检测传感器。拆开此故障机，看到爪片位置如图5所示。基本上是全敞开位置。给光圈线圈加上直流电压试验，可听到线圈动作声响，但爪片不动。用针拨动爪片，拨不动它。

　　从其背面拆下爪片塑料小盒，如图6所示，将脱落下来的爪片正确安装好。使固定孔挂在固定销内：动圈线圈拉杆轴挂在两爪片中间椭圆孔中，扣紧爪片塑料小盒。再给光圈动圈线圈加电试验，光圈爪片动作恢复正常，加2.5V电压可全部敞开，随着电压降低，爪片可以随之闭合，当电压低于2V时，爪片完全关闭。

　　装配好后试验。此机恢复正常。该故障主要是瓜片卡住并动圈拉杆脱落所致，属于安装不良引起的，内部锁扣没锁紧．安装不到位。这一光学系统结构具有典型性，修其他摄像机也可参照。家用摄像机结构基本上都是如此。
