天进音响公司出品的BOG牌DH-999家庭影院中心，配合CAV公司的名赛系列MS-800A影院音箱，安装后试听，音质确实不错。可是第三天该机工作一个小时后。

　　前置右声道突然无声，其他声道发声正常。关机半小时后，再开机恢复正常，但工作一小时左右，再次发生前置右声道无声的故障。

　　观察该机的电源供给、信号源切换、前置放大控制、扬声器保护电路是各声道共用的．其他声道发声正常．说明电源、信号源切换、前置放大控制电路基本正常，同时也说明前置右声道功放电路的中点电压也基本正常．否则扬声器保护电路动作，进入保护状态．会发生各声道均无声的故障。由此初步判断故障范围在前置右声道的输入、输出电路中。

　　先检查前置右声道扬声器及其接线，未见异常；再检查前置右声道各路输入电路，也都正常，经过变换DVD、CD、VCD信号源输入试之，前置右声道均无声。开壳检查，用R×10挡从前置右声道功放电路的输入端输入干扰信号无声，测量右声道功放电路中点电压正常。用R×1挡从右声道功放电路中点输出端加干扰信号，扬声器也无声，但从扬声器接线端子加干扰信号。扬声器发声正常，判断故障在前置右声道(FR)扬声器保护继电器电路。

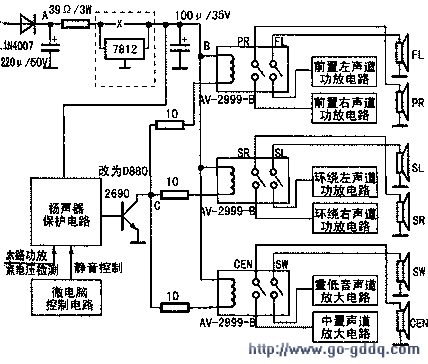

　　该机未提供电路图。根据实物绘制的扬声器保护电路如图所示。六路功放的中点电压经检测电路均输入到扬声器保护电路。微电脑的静音控制和开机延迟控制电压也输入到扬声器褓护电路．保护电路输出控制电压加到三极管2690的基极．由2690同时控制三个继电器的吸合与释放，每个继电器控制两个开关，共六个开关控制六个声道扬声器的断开与接通。当刚开机延时保护或静音时，2690的基极为低电平0V，2690截止，三个继电器释放，六路扬声器均无声；延时后进入正常状态时，2690基极变为高电平，2690饱和导通，三个继电器吸合，将六个声道扬声器与各自功放电路接通。

　　根据前置右声道无声时．其他声道发声正常这一现象。估计故障在控制右声道扬声器的继电器电路；由于前置左、右扬声器共用一个继电器控制，且前置左声道(FL)发声正常，估计故障为该继电器控制前置右声道的(FR)内部开关接触不良，引起右声道扬声器断开。测量2690的基极电压为0.75V。处于饱和导通状态．三个继电器接电源一端的电压为22V。接2690集电极一端为4～6V波动，继电器确实处于吸合状态，进一步判断故障在右声道继电器的内部。

　　为什么刚开机时，右声道发声正常，工作一小时后继电器发生开路故障呢?检查扬声器保护电路，发现三个继电器温度明显偏高，特别是继电器的线圈一端．工作一小时后。已达到手不敢接触的地步。查找继电器温度偏高的原因，发现三个继电器的型号为AV-2999-B．标称工作电压为12V，而实际测量供给电压高达22V，造成流过继电器控制线圈的电流增大，温度上升，引起继电器内部开关触点受热逐渐位移，造成一小时后触点断开。

　　为了避免上述故障，决定对该电路进行改进，降低继电器的供给电压。先测量扬声器保护电路的供给电压，以便做到心中有数。图中的A点是整流后的电压，刚开机继电器未吸合时为37V，延时数秒钟后继电器吸合时降到26V；图中的B点是继电器上端的电源供给电压，继电器未吸合时为37V，继电器吸合时降到22V；图中的C点继电器下端接2690集电极电压，继电器未吸合时为37V，继电器吸合时降到4～6V，实际上继电器吸合时线圈上的电压高达18～16V。

　　先加大继电器的降压电阻试之．由原来的39Ω／3W增大到62Ω／5W试之，右声道扬声器不再发生无声故障，但环绕扬声器有时有声。有时无声，估计是控制环绕扬声器的继电器有时不能可靠的吸合。此时测量扬声器保护电路各点电压，继电器吸合时，A点电压仍为26V，B点电压为15～16V，C点电压为5～6V，实际上继电器吸合时线圈上的电压为10V左右，偏低，造成环绕扬声器的继电器不能有效的吸合，引起环绕继电器接触不良。

　　根据A、B、C点电压分析，造成继电器线圈两端电压偏低的原因是继电器的下端有4～5V的电压，为什么2690的集电极会有4～5V的电压呢?检查2690的基极电压为0.75V正常，该管的发射极接地，根据NPN三极管的规律，该管本应饱和导通，集电极的电压应接近0V才对。分析该电路，2690同时控制三个继电器，需要较大的电流，估计是该管的导通电流较小，不能满足三个继电器吸合的需要。试在2690上并联一只中功率三极管D880，开机后，未再发生继电器接触不良的故障。

　　根据上述测量和试验．该电路存在三个问题：一是2690不能有效的饱和导通，无法保证继电器吸合压力。引起继电器触点接触不良；二是继电器供给电压过高，引起继电器过热，造成继电器触点受热位移而发生开路故障；三是电阻降压存在压降不稳定、发热严重、损耗大的缺点。

　　为克服上述缺点，对该电路做了以下改进：(1)将2690拆除，换用中功率管D880；(2)用三端稳压器7812进行稳压。

　　由于7812最高极限输入电压为35V，最大输出电流为1A。为了解决7812输入端电压过高和散热问题，采取两项措施：一是保留原39Ω／3W降压电阻。如图中的虚线所示，将39Ω／3W降压电阻右端断开。接7812的输入端①脚，7812的输出端③脚接继电器；二是将7812固定在环形变压器附近的接地螺丝上，通过底板散热。经上述改进后，继电器吸合时线圈上的电压为11V左右，满足了继电器吸合的需要。同时使继电器的温度明显下降，现已使用一个月。未再发生继电器接触不良的故障。
