开机出现有伴音黑屏故障。可是在拔去天线插头后却出现了一条蓝色水平亮线。经查是N301场块损坏，更换TDA3653B后，开机一切正常。

　　该机使用TDA8361单片。场块损坏后有伴音无光栅(黑屏)的原因众所周知，为什么拔去天线插头后会出现一条蓝色水甲亮线呢?其实原因很简单，这是蓝屏电路作怪。

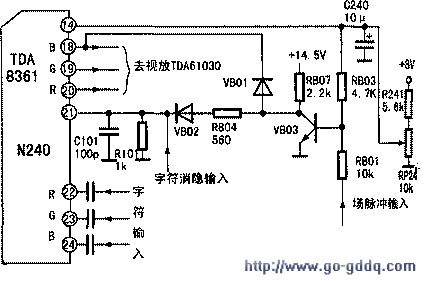

　　该机蓝屏电路如图所示。当有信号时TDA8361的14脚输出高电平约2.4V，该电压通过RB03加到VB03的基极，使VB03饱和导通，故VB03集电极电压接近0V。此时二极管VB01、VB02反偏而截止，故TDA8361的21脚和18脚不受影响。

　　无信号时TDA8361的14脚输出低电平约0.5V，VB03不再饱和导通，集电极电压有一定程度的升高，此时VB03就是场脉冲放大器，场脉冲通过RB01加到基极，放人后从集电极输出。由于VB03集电极电压升高，所以二极管VB01、VB02导通。约1V的高电平加到TDA8361的21脚，实现高速消隐，此时TDA8361的18、19、10脚只输出由24、23、22脚加入(相对应)的字符输入信号。所以应该呈现黑屏。但此时高电平和场脉冲通过VB01加到TDA8361的18脚，所以视放块TDA6103Q蓝色通道开通，呈现蓝屏。场脉冲是交流信号，它的加入使蓝屏更蓝。

　　当场输出块损坏后，拔去天线插头即无信号时蓝屏电路开通，所以出现一条蓝色的水平亮线。因场块损坏，故无场脉冲加入VB03基极，所以TDA6103Q③脚只得到直流电平，因此蓝色亮线的蓝色程度有所减轻。
