开机输入电视信号，一条水平蓝亮线消失，但无光无图（即黑屏），电视伴音正常。调整行输出变压器上的加速极调整旋钮，还是一条水平亮线。

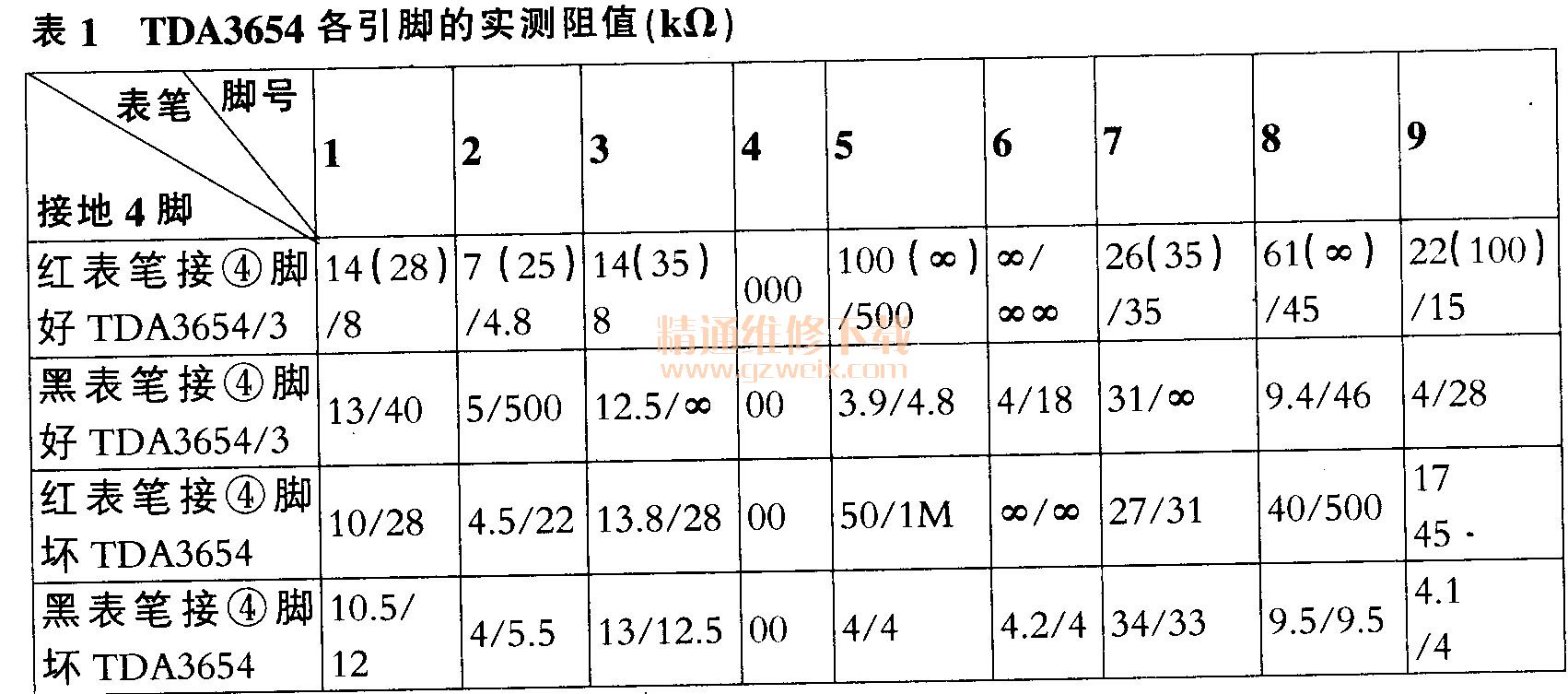

    打开机盖，接通220V电源，测量电源电压115V、两组32V、灯丝交流5V，均正常，黑屏时仔细观察灯丝亮。再测量场块TDA3654的供电⑨脚、⑥脚均为稳定的30V，正常；⑤脚场输出电压也近30V;①脚为3.3V,②脚为OV,③脚为3.3V,④脚为0V,⑦脚为5V,⑧脚为0V。将电视信号线插入，有声音无光栅；拔掉电视信号线，屏中一条水平亮线，至此认为场块TDA3654揖坏。测量场偏转线圈阻值为5.5Ω，属正常。更换该集成块，重新开机，还是以上故障。无奈继续开机，测量TDA8361的场输出部分41～43脚，电压分别为5V,2.5V, 5.5V，而正常的电压是2.4V,2.4V,2.1V，仔细检查与场相关的外围元件，没有异常，判断有可能是TDA8361场振荡部分损坏。拆下TDA8361，焊上集成块插座，插入新的TDA8361集成块，加电开机，还是一条水平亮线。看来故障不在TDA8361，有可能还是场块TDA3654又损坏了。仔细分析长虹TDA机芯彩电电路图，屡损场块，一般有两个可能性：一是电源电压过高，二是场升压电容（100μF/35V）性能不良，最好换成220μF/50V的电容。因无220μF/50V的电容，用一只100μF/50V电容代换，再把场块TDA3654拆下，用MF40型万用表在拆机情况下测量两块好场块和拆下的坏场块进行比较（怀疑刚才拆下的场块又烧坏了），相关数据见表1。

    把好的新场块换上，加电开机，光栅正常，接入电视信号，声图正常，但各频道没有彩色，怀疑是在焊接集成块插座时有些脚没有焊好。经仔细检查，发现29、33脚没有与电路板连接，重新焊接后，开机图像彩色正常。

    TDA3654是飞利浦公司生产的场扫描输出集成电路，广泛应用于国产和进口彩色电视机中。TDA3654集成电路的最大输出电流为2.2Ap -p，最大输出功率为15W，其内电路框图见图1。该IC可直接用来代换TDA3653B和TDA3653C。

    在没有 TDA3654情况下可以用TA8427K代换TDA3654，具体操作如下：将TA8427K①脚通过引线接入原TDA3654的②脚或④脚；②脚通过引线接入原TDA3654的⑤脚；③脚通过引线接入原TDA3654的⑥脚；④脚通过引线接入原TDA3654的①脚或③脚；⑤脚通过1000pF瓷片电容接场输出电路的地；⑥脚通过引线接入原TDA3654的⑨脚；⑦脚通过引线接入原TDA3654的⑧脚；将C304由原来的470pF或1000pF改为330pF；将R305由原来的390Ω/1W改为270Ω/ 1 W；在原TDA3654的散热片上重新打孔，以固定TA8427K；通电试机，并微调场幅电位器RP310，使场幅达到最佳即可。注：由于TA8427K需用引线与原集成电路引脚位置相连，请使用引线尽量短，不要过长，当在散热片上重新打好孔固定TA8427K时，注意TA8427K各引脚与散热片之间绝缘问题。
