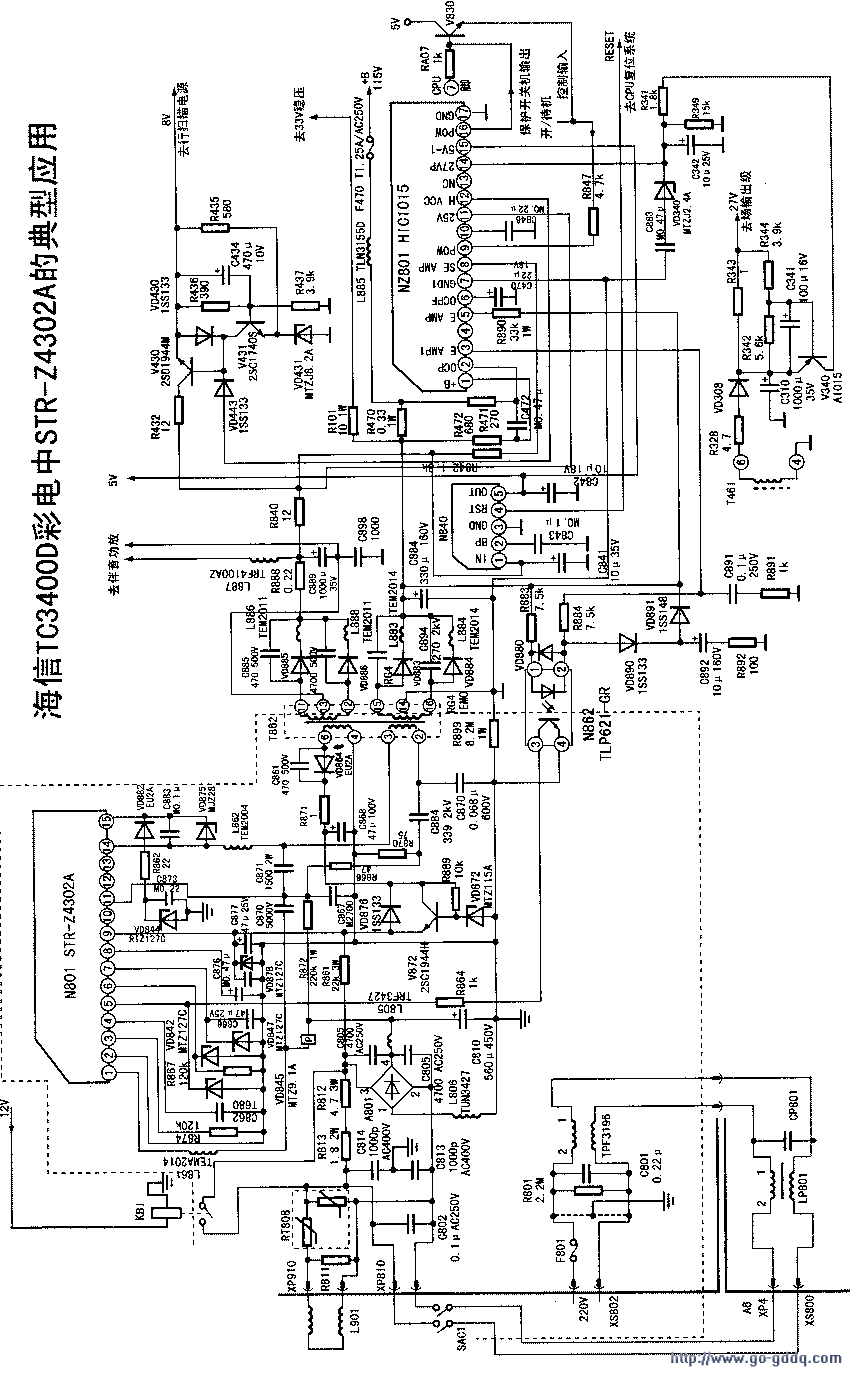

这是开关电源本身有短路(如开关变压器次级整流滤波系统短路)或N801⑨脚电源供给系统有开路(如图VD864、R871、V872、C868开路)的一种故障表现。

    其故障机理是：电源本身短路后，N801 11脚电压会上升至过流保护的阀值电压，从而使保护电路动作→电源停振，电源指示灯熄灭→电源停振后N801 11脚失去电压，过流保护解除→电源霞新启动，指示灯点亮→过流保护电路动作→电源停振，电源指示灯熄灭……。另外，若N801⑨脚失去开关电源供给的电压，也会出现电源启动后又停振，然后又启动再停振……如此反复的现象。通过CPU保护端实现的保护。
