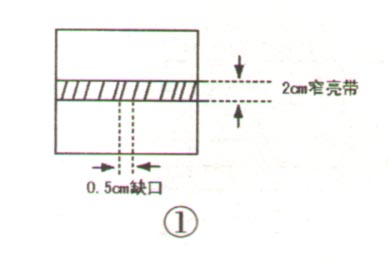

故障现象：一台海信TC2511L彩电，图像和伴音均正常，每次刚开机后，不定时出现约2cm宽的水平窄亮带，并且在水平窄亮带的中心位置间隔约0.5cm的缺口，如图1所示，同时伴有较明显的“咬咬”声，约5分钟后，缺口合拢，“咬咬”声响也同时消失。

    分析检修：该机采用TB1238机芯，场输出功率集成块为TA8427 .测量TB1238AN的24脚（场激励输出端）电压为3.2V，正常，这也说明此机场振荡电路正常。场激励信号先送至TA8859的13脚，再从TA8859的⑧脚输出，送至功率放大块TA8427的④脚。实测得A8859的13脚与TA8427的④脚电压分别为3.2V、1.2V，均正常。

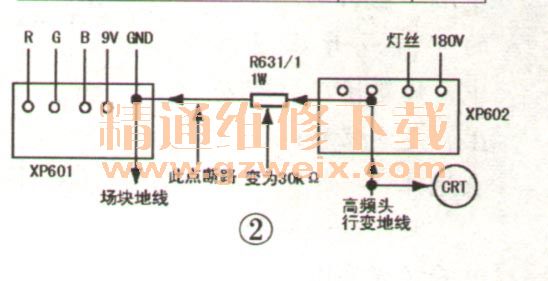

接下来测量TA8427的各脚电压，实测结果见表1(测量时，万用表的黑表笔搭在高频头的地线上）。偶尔一次，笔者将黑表笔搭在TA8427块位置上的地线时，测量结果有好几个脚的电压为负值，最明显的是⑦脚电压为一0.5V，这个负值让我明白：场输出部分的地线有断路现象。顺着TA8427的①脚向外检查，发现这部分的地线是经过一只1Ω保险电阻R631接在插座XP601上（电阻R631和插座XP601、XP602均安装在显像管尾板上），如图2所示。检查R631，发现此电阻一端有开焊现象，电阻表面也有变色现象，将此电阻拆下测量，其阻值已升至30kΩ。更换R631后试机，故障排除。
