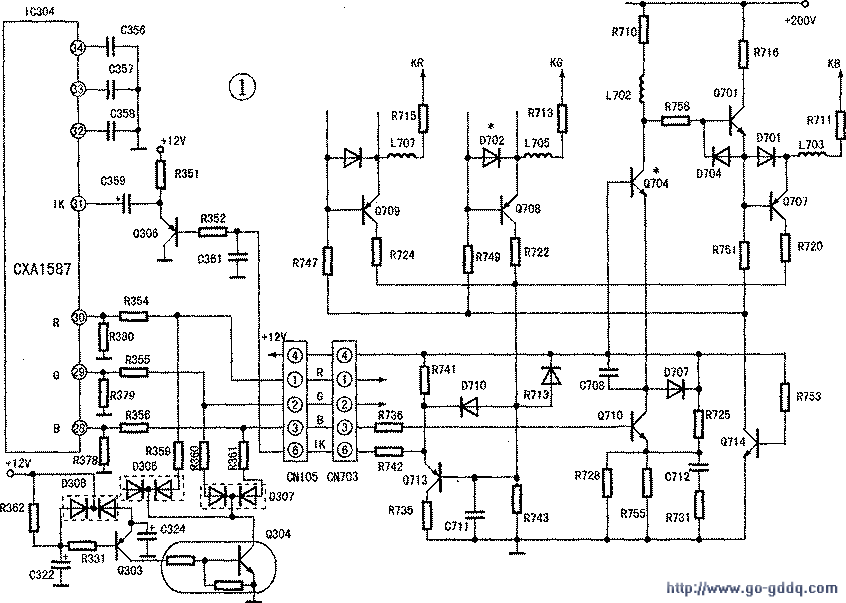

开机，观察显像管灯丝亮，检查加速极供电电压1kV和视放供电电压200V均正常。测量显像管三个阴极KR、KG、KB电压均199V，表明黑屏故障系三路基色激励电路均截止而引起。该机为索尼G3F系列机芯中结构最复杂、功能最完善的机型之一，其视放电路结构比较特殊。一般彩电视放电路只用三只三极管完成三基色(或色差)的激励，而该机三基色激励放大部分却用了14只三极管。图1为有关视频放大的部分电路(因R、G、B三路基色激励电路完全相同，故只画出其中B基色激励部分比较完整的电路)。为了说明问题，以图1中B基色激励电路为例简述其工作原理。

　　幅度约3Vp-p的B视频信号由前级小信号处理电路IC304(CXA1587S)的28脚输出，通过CN105③脚、CN703⑨脚加至Q710的b极。Q710为共发射极接法，其c极输出的信号加到Q704的e极。Q704的b极接+12V，为共基极接法。共基极放大电路的主要特点是工作频率高、输入电阻小。Q704的输入电阻就是Q710的集电极负载电阻，因而该共射共基放大电路能获得较宽的工作频带。由Q704c极输出的信号经Q701、Q707两级射随放大后由L703、R711耦合至显像管的B阴极KB。

　　Q714为关机消亮点控制管。正常工作时由于Q714的b极通过电阻R753接至+12V，所以Q714饱和导通，Q701的e板电流和Q707的b极电流均经过Q714流通。关机瞬间+12V电压很快消失，Q714截止，Q701e极电流、Q707b极电流通路被切断，Q701、Q707截止，显像管B阴极(KB)电流无法流通(同理，KR、KG电流也无法流通)，这就是所谓的截止式关机消亮点电路。

　　该视放电路没有常规彩电常见的五只白平衡调整电位器，其白平衡调整通过IIC总线接口由软件实现。在该机中还采用了阴极自动偏置(AKB)电路的技术，IC304具有自动白平衡校正功能，其工作原理为：在场扫描消隐期间，IC304按R、G、B顺序先后产生1H的标准测试信号，从30、29、28脚依次输出，送至视放板R、G、B输入端CN703的①②③脚。在B基色激励电路中，KB的束电流流过Q707、R120、R743，因此，Q707不但是B信号的射随输出管，同时也是显像管KB电子束电流检测管(同理，Q709、Q708也是KR、KG电子束电流检测管)。由测试脉冲产生的相应的KR、KG、KB电子束脉冲电流都要流经R743。R743上产生的电压经过D710、Q713整形处理后作为取样信号，由CN703⑥脚→CN105⑥脚→Q306反馈回到IC304的31脚。1C304根据反馈回来的代表阴极电流IK的检测信号幅度，判别出显像管R、G、B阴极发射电子束电流的差异，并据此调整其R、G、B输出端的电位，进而影响基色激励输出端的电位，以达到对显像管阴极偏置进行自动调整的目的。

　　在IC304的R、G、B输出端还设簧了由Q303、Q304组成的关机亮点消除电路。正常工作时，C322、C324均充有接近12V电压，Q303、Q304处于截止状态，对IC304 29～30脚的输出直流电平不产生影响。但在关机瞬间，+12V电源电压很快消失，C322上的电压经B308左侧的二极管很快放电，Q303b极电压很快下降。而D308右侧的二极管截止，C324上的电压通过Q303放电。

　　因此，Q303导通，引起Q304岢通：并通过D306、D307将R、G、B三路输出电平迅速拉低，促使三基色激励电路输出端电压迅速上升，达到消除关机亮点的目的。

　　根据上述对视放电路工作原理的分析，视放板部分会导致三基色放大电路同时截止的可能性有：视放板12V供电消失，导致共基极放大管无b极电压而截止，或消亮点电路Q714截止引起显像管三个阴极电压同时上升。根据这一分析，测量CN703④端12V电压正常，测量Q714b极0.75V，c极0.2V。测量结果排除了上述两种故障的可能。

　　因视放级的输出电压还受其输入电压所控制，故测量CN703的①②③脚冉流电压，分别为0.47V、0.69V、0.43V，与标称值1.5V、1.6V、1.7V相比明显偏低。很显然，视放级输入电压严重降低是造成三基色激励电路输出端电压升高的原因。紧接着针对R、G、B输入直流电平过低进行检查。测IC304的30、29、28脚电压CN703(CN105)①②③脚电压基术对应相等。怀疑Q303、Q304误导通，测得Q304b极0V，c极0.72V。据此可以排除Q303、Q304误导通的可能，因为如果是Q304导通而将R、G、B直流电化拉低，则戍肖是0304c极电压<CN105①②③脚电压＜IC30430、29、28脚电压，但测量结果并非如此。再来，IC30430、29、28脚电压偏低是其内部电路作用的结果。
