索尼EF系列电视，是一款采用纯平面特丽珑显像管的高端CRT电视，内配置BASS超重低音扬声器和虚拟杜比环绕声以及SRS环绕声，音质、色彩俱佳（当时购机价约两万元）。据用户介绍，该机刚出故障时工作一两个小时之后图像开始偏红且不稳定变化，有时又会正常，近日开机一分钟左右即出现偏红故障，受邀上门维修。

    开机观察，红色果然偏重，且时强时弱不稳定变化，两极自检灯有时“间断”地偶尔闪烁，测量红阴极电压时，色彩会正常。怀疑接触不良，但仔细补焊视放IC701（STV5112），以及视放板关键引脚，故障不变。测量视放板CN703（基色信号输入）插座上电压。对比检测B、G端电压均为2V，而R端却为2.6V，明显电压不正常。根据一般检修规律，基色输入电压不正常，必将引起视放板工作异常，故检查方向确定在主板解码部分。

    此机不同于普通机，视放板（C板）信号输入并非直接来自亮度／色度解码IC301（CX2103S ，A板上）基色输出，而是经过一级“红、绿、蓝色缓冲器”小板（B4板），如图1所示。由于B4板采用贴片元件，且整个小板焊于主板A上，不便于检测。故检测时先跳过此板，直接检测A板上IC301三基色输出电压。

    测量IC301的22、23、24（红、绿、蓝输出）脚电压，依然是红色输出22脚电压为2.6V（偏高），G、B电压为1.8V，常规分析认为IC301肯定不良，但是外围元件不良，也会影响红色脚电压异常。根据这一思路，遂将R，G引脚悬空，此时测量两悬空脚电压输出却是一致，证明外围应有不良。将R、G两脚（用极细软导线小心连接）输出互调接入电路中，此时故障依旧，但G脚电压开始异常偏高（R、B电压一致、），由此推断故障在B4板或C板上。

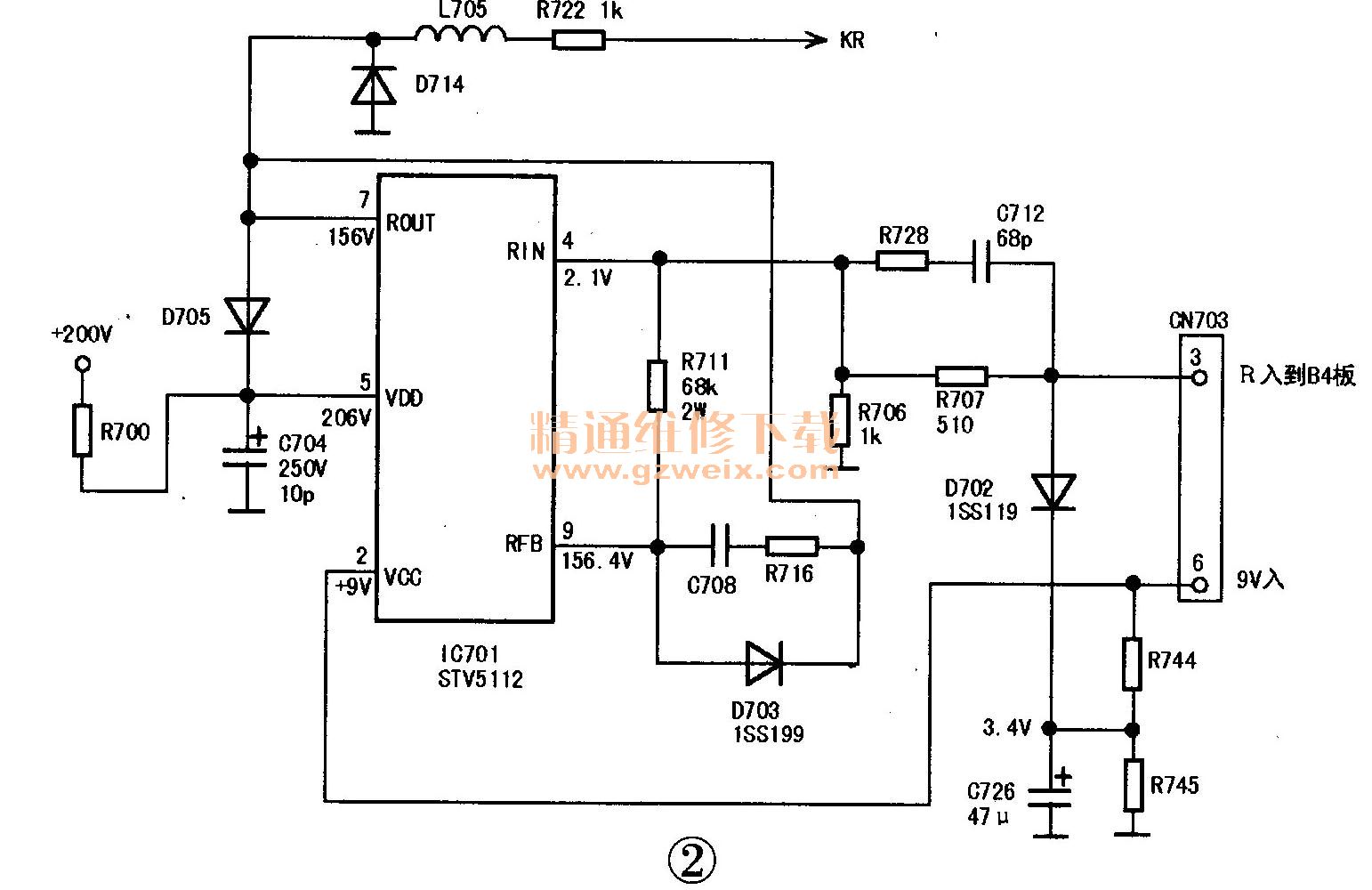

    检修方式仍然是暂时放弃B4小板，直接检查视放C板。将C板插座CN703（基色输入）的G、R引脚脱开，仍然采用互调R、G输入引脚方式。对调后测量CN703上G电压为2.8V，而R为2V，画面仍然偏红色，但可见绿色已不正常（电压），这足以证明故障确在视放C板上。为了确定是管座接触不良或是显像管不良，特将红、绿阴极传输电阻R722、R724再度对调，此时表现为偏绿光栅，由此证明管座及显像管均正常，相关电路如图2所示。

    通过图2分析可见，有关红色电路引脚主要集中在IC701的④、⑨、⑦三脚，认为④脚电压偏高，D702、C712不良的可能性极大，但逐一脱开检查并通电，故障依旧。代换IC701无效。再逐一脱开D705 、D714、C708 、D703，当脱开D703开机后，彩色恢复正常。实测D703漏电不稳定，更换同型号1SS119二极管后，试机半小时无异常，合盖交付使用。

    编者注：D703失效导致⑨脚反馈电压上升，从而影响了④脚输入。R、G、B电路的维修可采用对比法，因其R、G、B电路相同。此机将插座CN703拔掉，测量IC701 R、G、B各脚电压和电阻便能发现问题在视放电路。
