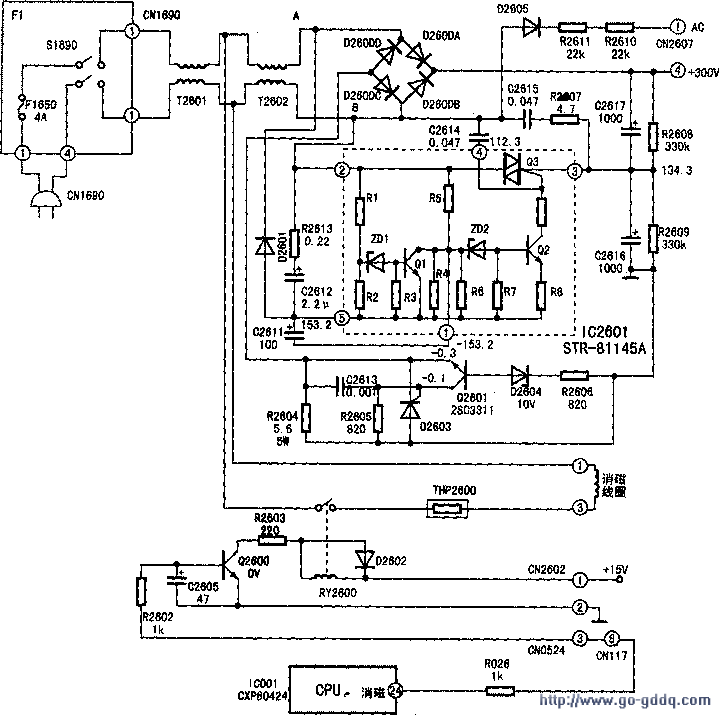

经查，保险丝完好，但无300V输出，查开机瞬间限流电阻R2604(5.6Ω/5W)已开路。更换后在R2604处串入电流表开机，电流表显示560mA，儿电视机工作正常，但电流表一直有指示且未变。据此说明，由可控硅D603等构成的分流电路未工作。因工作后绝入部分电流应由D2603分流，这说明02603未导通。经查R2605、R2606、Q2601(见图)均已烧毁。将其换新后试机，发现开机瞬时流过R2604上的电流很大，随即降为30mA左右，表明机器已恢复正常。于是复原电路，交付使用。
