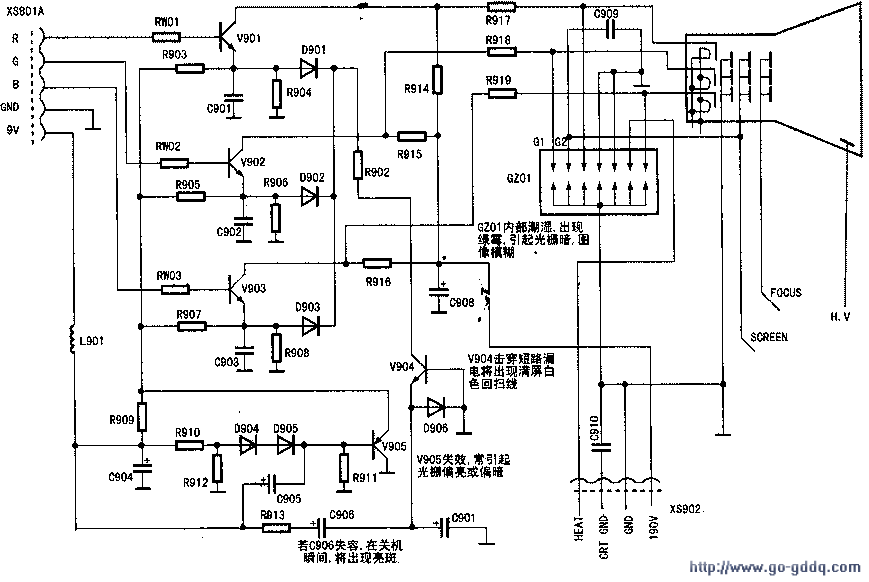

根据单色回扫线现象，首先可肯定190V电压正常（如图所示），故障在与之对应的放大通道、CRT管座、CRT本身等。以满屏红色回扫线为例，用万用表测与故障对应的阴极(即“KR”极)电压，该电压一定比正常时低出许多甚至为0V。此时拔下CRT管座，再测其电压，看是否恢复正常：若恢复正常，故障在CRT本身(一般情况下采用电击法可救活该CRT)；反之，故障在视放板。

　　在排除CRT存在故障后，进一步断开RW01。若断开后图像缺红色，则判定故障在主板N201 50脚内外部电路，该电路常见故障为VD204击穿短路或漏电，若断开RW01后故障依旧，则考虑检查V901的c-e极、C901是否击穿短路或漏电、CRT管座KR极内部对地是否短路。
