因在开机瞬间荧光屏能闪亮，分析故障应与该机CPU复位电路有关。因无该机线路图，凭经验找到该机面板上CPU（UPD78042A）旁的三极管2V1，观察其外围元件分布，判断与2V1c极相连的UPD78042A17脚应为复位端。在开机时测该脚有0V～4V的跳变电压，据此判断复位电压正常。一般情况下。CPU的复位电压均是由其供电电压分压而来，因此判断该机CPU供电也应正常。凭经验，判断除复位电路外，引发该类故障的原因应还有：1、时钟振荡电路异常。2、CPU虚焊、外围器件或其本身不良。首先代换时钟振荡电路晶振2G1（CPU34、35脚），故障依旧，怀疑其外接电容2C13、2C14漏电，经用同容量电容代换后故障依旧。再补焊CPU各引脚，检查其外围元件均无效。由此怀疑该机CPU已损坏，因无同型号器件代换，维修陷入困境：

　　仔细检查该机键控板，发现其与主板的连接插座上相应引脚均标有符号及电压值，但测插件XS1⑥脚电压仅为2V，而其标注电压为5.1V，顺线路检查，该电压分别供给CPU的⑧、29、52脚，同一组电压分别供给多只引脚，则该组电压应属该芯片的工作电压。但这又与复位电压来自芯片工作电压的经验相冲突。

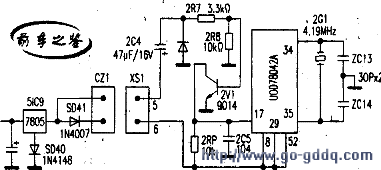

　　为一探究竟，索性依据实物绘出该机CPU供电、时钟、复位电路如附图所示，原来该机CPU的供电是由主板上+5V电压经二极管SD41降压后而来，而CPU的复位电压是由+5V直接供给。复位电压正常。而CPU工作电压低，其故障点应限定在降压二极管SD41上，将其拆下检查。正反向阻值均在50kΩ左右，用一只普通的IN4007二极管将其代换后，故障排除。

　　小结：在检修CPU电路时，笔者依据习惯总爱绕开检测CPU工作电压这一环节，认为只要复位电压正常，则EPU供电必定也正常，此例检修却给了笔者不小的教训。

　　检修经验固然重要，但并不是任何地方都适用。在经验不灵的情况下，若笔者能在该例检修中应用常规检查步骤：供电→复位→时钟进行检查，则检修会更顺利。
