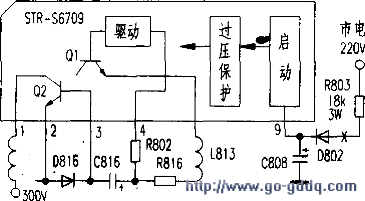

接修一台TCL2513UI彩电，其故障现象是开机呈三无。查3.15A保险完好，相关部位元器件无烧焦漏液痕迹。检测开关电源厚膜块STR一S6709①脚及行管c极对地电阻值，无直流短路现象。监测开关电源+B电压端为0V，查市电整流、滤波的+300V电压正常，STR-S6709①脚电压为300V正常，⑨脚约为10.6V属正常，而③脚为0V不正常。测厚膜块①、②、③脚（分别为内部开关管c、e、b极）之间阻值正常，检查驱动支路元件C816、R816、L813（见附图）未见异常，查启动支路元件R803、D802、C808，无意间触及R803感觉过热，怀疑STR-S6709⑨脚内电路损坏。更换STR-S6709后开机，瞬间有高压产生，指示灯闪亮，数秒钟后熄灭，之后故障重现。检查STR-S6709再次损坏。

　　更换STR-S6709后对其外围元件再作仔细检查，发现R803的阻值为1.8kΩ，而原随机图纸标明为18kΩ。用18kΩ／3W电阻更换后，测STR-S6709⑨脚无电压，测厚膜块⑨脚至R803之间不通，用放大镜观察，距R803焊脚约2mm处有很细的裂纹，重焊后开机，声图完全正常。

　　后来询问用户得知，此机曾因市电突然升高出现无图无声故障而请人修理过。由此分析。前维修者误将R803由18kΩ换成1.8kΩ，导致市电经R803降压、D802半波整流C808滤波后的电压远远升高，将STR-S6709⑨脚内部启动电路击坏，并且屡换屡损。
