一台飞利浦107P纯平17英寸显示器一进入关闭模式或者关闭主机。显示器就无法再次启动。但只要把显示器的电源插头拔下再插上，启动主机后仍可正常工作。若再次进入关闭模式或者关闭主机，故障重现，深感不便。

　　对于这种从未见过的“奇怪”故障，首先分析会不会是主机显卡有问题。但换用了两台主机后。现象毫无改变，可判定确系显示器有故障。从故障现象来看，在本质上是关闭主机以后，显示器的CPU（微处理器）失去了对各相关电路的控制。而在故障状态下启动主机以后，如果显示器能够正常启动，CPU要有以下动作：（1）正常接收主机发来的行／场同步信号；（2）对接收到的主机信号有正确的识别功能；（3）根据主机信号再从有关引脚发出相关的指令，使显示器进入相应的工作状态。当然，其前提是CPU本身完好，而且供电、复位、振荡等外围电路无异常。但是，由于拔下插头重新插上后完全可以正常使用，这足以说明上述电路都是正常的。看来检修这个故障的突破口，应该着眼于研究该机进入关闭状态以后各电路的工作情况。

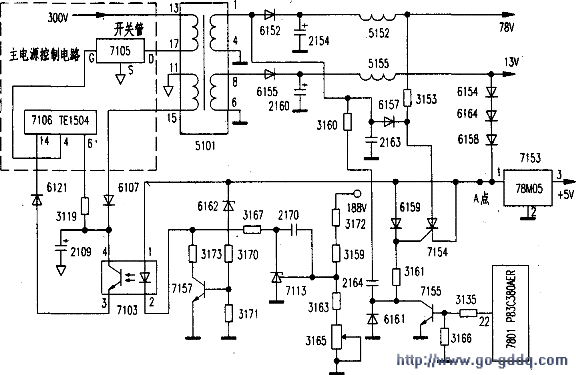

　　经仔细研究电路图，发现该机为了达到更好的节能效果，采用了“绿色芯片TEA104”主电源控制电路，CPU的供电5V由主电源的13V输出端提供。该机节能的特点（参见附图）：在关闭模式下，主机停止向显示器输出行同步信号和场同步信号，CPU／7801接收并判断后，其22脚由高电平变为低电平，使7155截止→2164被充电→7154导通→6162导通→7157导通→7103（光电耦合器）内部发光管亮度剧增。光敏三极管内阻变得很小，发射极电压大幅度升高。该升高的电压加到7106的14脚，并使该脚电压大于5.5V，通过14脚内部电路使开关电源转换为间歇振荡方式，④脚的输出脉宽很窄，开关电源各路输出降为正常时的20％左右。此时13V也下降至不足3V，三端稳压器7153（78M05）的输入端达不到使其正常工作的条件，5V无法产生，CPU因失去供电而不能工作。

　　因此，在可控硅7154导通的同时，已经使得原78V（在关闭状态变为10V左右）经限流电阻3153→7154的A极→K极，加到了7153的输入端，因而保证了+5V的继续输出。维持了CPU对主机的响应状态。当再次开启主机时，780122脚变为高电平，上述电路动作相反，7154截止，+5V电压的输入端又恢复为由开关电源的13V提供，显示器又进入正常工作状态。

　　根据上述原理，结合故障现象分析认为。本故障的根源是关闭主机以后。显示器的5V电压不正常所致。在故障状态下，直接测量7153的输入端①脚电压为很低，证实判断正确。

　　依次检查3153、7154、2163等元件，均无异常。测量7154的K极电压为9.5V，而7153的①脚电压却很低。怀疑两点之间的电路板铜箔有问题。在路测量两者之间的电阻，竟然为20kΩ（正常应为0Ω），确认铜箔断路。用放大镜仔细检查，果然发现在图示“A点”处的铜箔有一细小裂纹。用导线直接将7154的K极与7153的①脚相连，故障排除。

　　随着新型显示器的不断推出，要求维修人员不断学习新知识新技术，例如对本故障而言，如果不懂原理，检修是很困难的。上述部位的铜箔出现裂缝后，导致在关闭模式下5V电压消失，CPU不工作，自然不能再次启动；但当把电源插头拔下再插上以后，显示器重新启动，CPU由主电源的13V提供供电，并根据内部的程序，对主机信号进行检测。如无信号，则显示无信号自检画面（此时行／场扫描电路都处于工作状态），如果检测到主机发来的行／场同步信号和R、G、B信号，那么主机显卡输出的画面就显示在屏幕上了。
