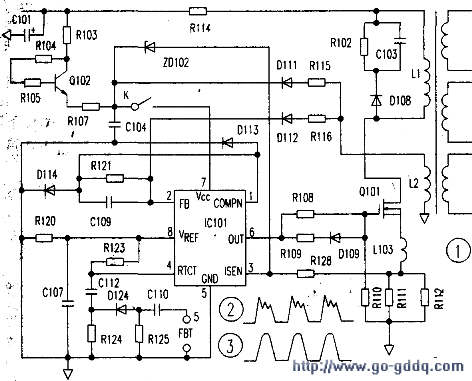

拆机后检查，保险丝完好，查各路续流二极管、二次电源变换管和行输出管均未损坏。接通电源后，指示灯不亮，说明电源电路不能正常工作。该显示器电源部分原理图如图1所示，测得电源滤波电容C101两端电压为294V，正常。测电源开关管Q101栅极（G）电压时，发现万用表的指针微微跳动；测电源控制集成电路IC101（UC3842）的电源供电脚⑦脚电压，发现表针在12V～16V之间摆动。接着检查IC101电源供电电路中的元件R103、R104、R105、Q102、R107、C104、R115、D111、R120及电源开关K均未发现异常。测得IC101⑧脚电压为0V，说明IC101未进入保护状态，用外接电源在⑦脚与⑤脚间加上18V电源电压（UC3842的启动电压为16V，故所加的电源电压不能低于16V）。用示波器观察IC101⑥脚有脉宽调制信号输出，从而排除了IC101及外围元件损坏的可能性。因此着手扩大检修范围，在测量电源开关管Q101漏极（D）的电压时，发现D极的电压竞为0V，而正常时应为280V左右。顺着电路查到R114已开路，更换一个0.1Ω的保险电阻后重新开机，显示器恢复正常。

　　小结：七喜HEDYH770彩显的电源开关管Q101的漏极供电回路与一般彩显不同，回路中除了开关变压器的一个绕组外，增加了一个保险电阻R114。

　　在检修时测得电源滤波电容C101两端电压正常，就主观地认为电源开关管的供电没有问题，从而导致检修走入歧途。正常工作时。UC3842的启动电压由C101两端的280V电压经R103、R104、R105、Q102及R107降压后提供。电路启动后，UC3842的电源电压由开关变压器的L2绕组产生的脉冲经R115、D111和C104整流滤波后提供，但由于因R114开路而使开关电源无法正常工作，而光靠R103、R104、R105和Q102这一支路供电是无法维持IC101的电源电压稳定的，从而出现了IC101的⑦脚在12V～16V间波动的现象。
