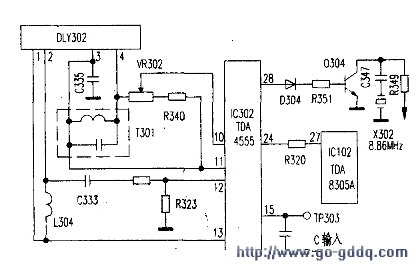

用示波器观察IC302（TDA4555）15脚（见图）即测试点TP303输入的色度信号波形正常，而其①脚与③脚无（B-Y）和（R-Y）色差信号输出。检查梳状解调电路DLY302和彩色副载波恢复电路Q304、X302正常，再观察IC30224脚沙堡脉冲波形中无较窄的色同步脉冲信号。

　　该机沙堡脉冲信号由ICl0227脚输出，经R320直接加在IC30224脚。显然，故障在IC102、R320，经查B320开路，更换R320后故障排除。
