根据现象分析,该故障可能在视频处理电路。本机视频处理电路采用集成电路TDA3504,它采用沙堡脉冲作为R、G、B放大器的行场消隐脉冲;当⑥脚输人的沙堡脉冲中丢失了场逆程脉冲信号时,便会使其束流保护电路动作,将三基色放大器自动关闭而出现无光栅的现象。

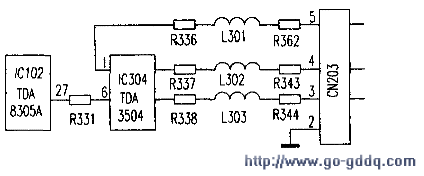

调节行输出变压器上的加速极调节电位器,屏幕上出现光栅并伴有满幅回扫线的现象,表明其故障原因是亮度电路被自动关闭所致。正常情况下,调节遥控器亮度控制键,测IC304(如图所示)①、19、20脚的电压会随调节上升到4.6V左右,而该电路被自动关闭时,上述引脚的电压为2.4V无变化。这时,用示波器观察IC304⑥脚沙堡脉冲信号波形中无场逆程脉冲信号,证实上述分析是正确的。经查IC102损坏,更换IC102(TDA8305)后故障排除。
