该机在收看中有时会出现自动关机现象，而有时收看一直正常。

　　自动关机后，测CPU（TMP47C634R384）22脚开/关机控制信号输出端电压，由4.8V高电平变为0V低电平，即已输出了关机信号，切断了行振荡及行推动级电源，进入待机状态。

　　仔细监测开关电源+B端电压，在自动关机瞬间其电压下跌至104V左右，其他3路电压均有明显下跌现象。怀疑开关电源带负载能力变差。调节亮度至最低时，不再发生自动关机现象；调节亮度至最大时，收看中频繁关机，自动搜索中易关机，由TV状态转为AV状态时易关机；由此证实，上述判断正确。

　　开关电源带负载能力差，首先应检查误差电压放大管V503（2SC380）的放大能力，测其β值为1500属正常。代换开关管V504（BU508A）无效。

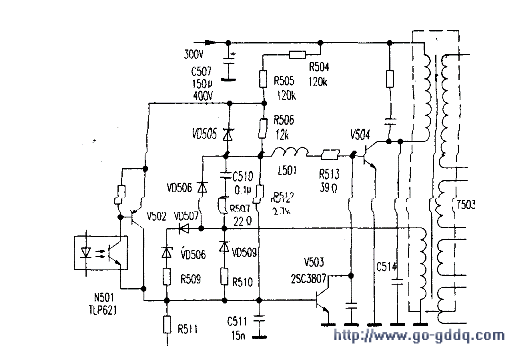

　　仔细分析开关电源电路图，本机采用A3电源，V503b极所接脉冲延时电容C511（15nF）其充放电能力将直接影响V504导通时间（见附图），即决定开关管V504驱动负载能力。拆下C511用电容表测其容量，已下降到9.3nF，用15nF电容更换后，开机测开关电源各路直流输出电压不再波动，故障不再出现。

　　小结：分析故障产生的原因，C511容量下降与其所处位置有关，C511紧贴开关管的散热片，工作时长期受烘烤，导致其容量下降，使开关管截止时间过长，开关电源带负载能力变差。当24V输出电压下降至15左右时（此时画面较亮），行输出变压器④脚行脉冲幅度过低，进人CPU26脚的脉冲波形异常、CPU认为行输出级电路异常，其22脚输出低电平，关闭行振荡电源，使行扫描停止振荡，进入保护性待机状态，从而出现前述故障现象。为避免C511再受高温烘烤，建议将其移至铜箔面焊接。
