厦华XT-5103DA彩电在收看中图像突然忽大忽小、忽明忽暗的变化。且机内有“吱吱”声
来源:本站整理  作者:佚名  2010-05-21 10:39:43



  仔细观察屏幕上的变化,发现图像满屏时其线性、亮度、对比度、色彩及伴音基本正常,当图像收缩到最小时。图像质量变差、色彩消失。并开始出现行不同步现象,严重时图像墨斜条或扭曲的横带。与此同时伴音消失。机内发出“吱吱”叫声。

  用万用表电压挡在测试点TP17上监测开关电源的输出电压,刚开机时主电压为100V(正常值110V),此时图像及伴音正常,约两秒钟后,该点电压迅速降至70V,紧接着又回升到100V,并就此开始循环住复,而图像随之产生上述的收缩和复原现象,开关变压器发出“吱吱”叫声。推测,故障在开关稳压电源。

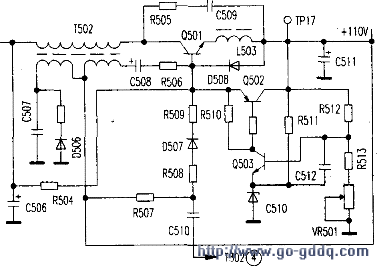

  本机的开关电源属于变压器反馈自激串联型开关稳压电源,附图所示的半可变电阻VR501为输出电压调节电位器,这种电阻使用日久后很容易产生接触不良现象,并直接影响开关电源的工作质量。将其拆下检测未发现异常,装回后调节V501输出电压无变化,对与之相关的基准稳压二极管D509、取样比较管Q503、脉宽控制管Q502、开关管Q50l和续流二极管D506进行检测并代换,故障依旧。

  结合故障现象分析,至此故障点被压缩到同步控制电路。

  本电源中采用了正极性的行逆程脉冲强迫Q501导通,行逆程脉冲通过C510、R508和D507送至Q501b极,强迫9501导通,使Q501的自由振荡被行频所同步。行逆程同步脉冲取自行输出变压器T302④脚,从该点起检查有关的焊点、铜箔线和C510、R508、D507,发现D507的正反向电阻值均为无穷大。更换D507并调节VR501,使稳压输出电压值为110V,试机故障排除。
