该机行/场/彩色小信号处理电路采用TA8783(IC501),CPU采用M34300N4-682SP,为IIC总线控制机型。接通电源。观察显像管灯丝点亮,但荧光屏上只有极暗的光栅,调整加速极电位器,荧光屏上出现带回扫线但无雪花噪波点的光栅,按本机键,发现光栅有闪动现象,但无字符显示。测量显像管三阴极电压。接近视放级的180V供电电压;转而测量IC501三基色输出端41(R):42(G)、43(B)脚电压均仅0.5V,而正常时应在4V左右,这说明无光栅是由于IC501三基色输出电压降低导致视放管截止所致。根据维修经验并结合本机的情况分析,黑屏的原因有:(1)IC501供电异常;(2)IIC总线数据异常或数据传输线路不通畅;(3)IC50153脚处于消隐高电平状态;(4)亮度信号丢失或亮度通道截止;(5)IC50138脚的行逆程脉冲输入不正常;(6)IC501内部电路损坏。
由此分析先检查IC501有关引脚供电情况,查资料得知TA8783共有五个供电引脚。分别为⑥、⑦、40、61、63脚,其中⑥、61、63脚为内部亮度、色度处理电路供电端子,工作电压为+12V;⑦脚为内部总线译码电路供电端子,工作电压为3V;40脚为行振荡启动供电端子,工作电压为9.3V,经测量这些引脚的电压均正常,排除疑点(1)。接着检查疑点(2),经查⑩(SCL)、11(SDL)脚为IC501总线接口端子,外与CPU电路连接。测得其电压均为5.3V,查资料标注这两脚电压分别为4.2V、5.1V,检查其外围传输线路未见有异常现象,改用示波器测量这两脚均有通讯波形存在,但是否正常则无法判断;又由于原机遥控器已丢失,无进入维修状态的相关资料,只好暂搁置先检查其他电路。接下来检查IC50153脚的消隐信号,在有字符信号输入时其电压为5V高电平,无字符信号输入时电压为0V,但实际测得其电压处于中间状态的2.48V,难道是消隐输入端电压不正常导致黑屏故障?可是经检查其外围元件未见有异常现象,又断开其外围电路,测其电压虽下降为0V,可是荧光屏依旧黑屏,大失所望,看来故障与其无关,至此排除疑点(3)。
进一步检查视频处理电路,经AV/TV电路选择之后的TA或AV全电视信号分别经带通、陷波电路之后被分为三路进入IC501内部,其中色度信号从21脚进入色处理电路,亮度信号从58脚进入亮度处理电路,复合同步信号从33脚进入同步分离电路;另外与亮度电路有关的引脚为:56脚为二次微分输入端,作用是加强图像的边缘锐度,以提高图像清晰度;57脚为亮度钳位端,用示波器测量21、33、58、56脚发现均有正常信号输入波形(接收从AV端子输入的VCD信号);用万用表测量57脚的钳位电压为正常的5.2V,试换外围钳位电容无效,排除疑点(4)。最后检查IC50138脚输入的行逆程脉冲。38脚内电路为行AFC电路,所需行逆程脉冲由“行变”T461⑩脚灯丝绕组经阻容耦合之后得到。用示波器测量其输入波形正常,这样6个故障疑点已排除5个,难道是TA8783损坏?

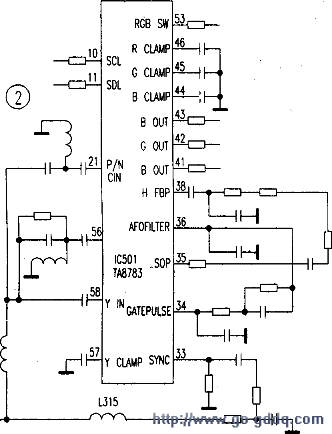

分析有关TA8783的资料,又发现44、45、46脚分别是R、G、B基色钳位端,分别外接钳位电容,用万用表测量这三脚电压,在表笔接触引脚的瞬间电压均为3.2V(资料标称4.8V),且荧光屏出现相应的单色光栅,随后电压逐渐降为0V,光栅消失,于是怀疑外围三个钳位电容不良,将其一一代换之故障依旧。看来TA8783损坏的可能性较大,花高价购得的元件,不料更换之后故障依旧。再次研究TA8783的有关资料,这次意外发现资料中对36脚标注为“行逆程脉冲输入/堡垒脉冲输出”。在飞利浦TDA机心中,堡垒脉冲不但是色同步分离的选通脉冲,而且还是亮度钳位、行场消隐、色差延迟、基色钳位等电路不可缺少的脉冲信号。当堡垒脉冲不正常或缺失时,内部亮度通道、末级矩阵电路将停止工作,三基色输出端的直流工作电压将严重下降,从而引起无光栅或光栅不正常的现象。由此分析后测量35脚堡垒脉冲波形如图1a所示,而与正常的堡垒脉冲(图1b)相比,明显缺少行逆程脉冲。由于35、38脚的行逆程脉冲均来自T461⑩脚,而38脚的行逆程脉冲已经证实正常,怀疑35脚外电路有开路或短路现象,沿路检查,发现R470的一端脱焊,补焊之后荧光屏上出现了正常光栅,接收电视信号,图声均正常。检修涉及电路见图2。
检修小结:当飞利浦TDA机心的堡垒脉冲不正常时,常会引起无光栅或光栅异常的现象,大家对此应有体会。但是日本彩电中也有堡垒脉冲,你听说过、见过吗?原来从TA878335、38脚输入的行逆程脉冲,在34脚外围阻容元件组成的移相电路作用下,形成堡垒脉冲。
当行逆程输入脉冲不正常时,无法形成堡垒脉冲,亮度通道、末级矩阵电路将停止工作,导致R、G、B三基色输出端的直流电压异常降低,从而出现无光栅或光栅异常的现象。本例由于初次检修TA8783机心,对其也有堡垒脉冲不了解,从而检修走了弯路
