开盖检查，行管已击穿短路。拆除后用假负载试机，输出电压竟然接近+200V，进一步检查证实开关电源驱动IC(S1-B100D)已经损坏。但是买不到这个配件。
　　
　　为此，变通了一下思路，既然电源可以起振。能否制作一块简单的开关电源“控制”板来替代，设法控制电压输出，整机不就可以正常工作了吗?实践证明答案是肯定的。

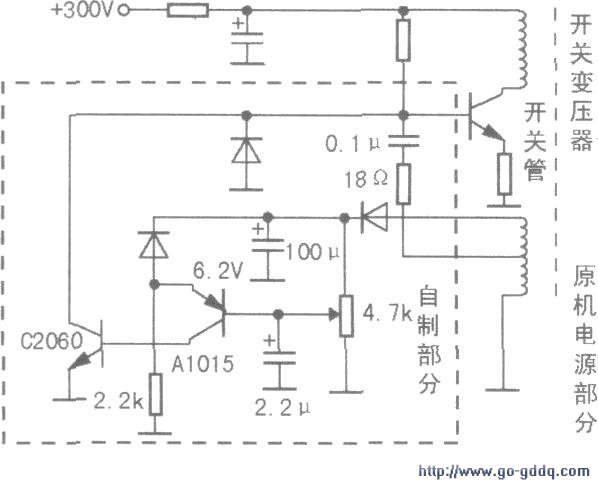

　　参考当时手头上的各型号彩电电路图(电源部分)，查阅报刊资料，结合该机开关变压器绕组特点，决定安装如图所示的由简易分立元件组成的开关稳压电源作试验。按我的理解，再复杂的分立元件开关电源，都可以简化理解为由引起振荡的正反馈和起稳压作用的负反馈电路组成，只要达到相关要求，能控制开关管的导通，也就可以控制输出电压。说干就干，用一块名片大小的铜箔板，用钢锯条刻出电路，安装焊接好元件，拆除损坏了的电源Ic，保留开关管、开关变压器及整流滤波等元件，通过几条短导线连接并固定好，检查无误后，怀着惶恐的心情通电试机，哈哈!果然“成功”了!图声俱佳，画面上无什么干扰。可是，在接下来的试机中也发现了一个很大的不足，就是开关管温升太快，开机十几分钟后温度就高得有些烫手，想必开关管没有工作在理想的开关状态，耗损太大。但限于当时的技术水平和条件，也想不出更好的改进措施，就试着增加一块较大较厚的铝散热片，在炎热的夏日连续试了一天没有出现什么问题。
