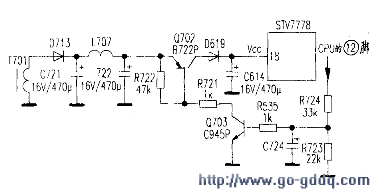

连接主机并加信号，测行输出管集电极电压只有60V，说明二次电源未王作，再测行输出管基极无负压，说明无行振荡信号。二次电源的电压控制信号和行振荡信号都来自行／场振荡芯片STV7778，因此首先测STv7778的工作电压，发现电源端@脚的电压只有5.5V（正常应为12V）。顺着电路查（见附图所示），发现C721已无容量，更换后故障排除。

　　此后又接修了多台同型号的彩显，凡故障现象类似上述案例的，均为C721无容量所致。观察电路板，原来此电容紧靠大功率电源调整管Q702（B722P），该管带散热片，发热量较大，时间久了会使电容的电解液干涸。
