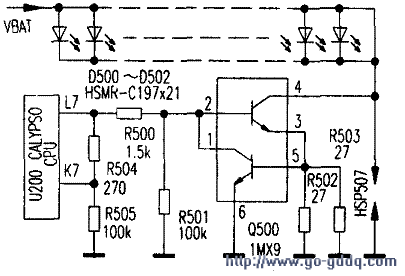

故障有关电路如图所示。由原理图可见,导致这种故障只有两个可能:一是U200(CALYPS0)微处理芯片第L7脚输出的背景照明控制信号异常;二是Q500(1MX9)控制管③脚、④脚短路。检查上述两点,发现Q500(1MX9)控制管第③、④脚短路。更换Q500控制管再试机,恢复正常,故障排除。
