检测C561上B+电压正常，整机除了B5V电源的5V供电正常，其他低压供电均偏低。观察显像管的灯丝不亮，测视放电压与B+电压一样是130V。说明行未起振。测N301的29脚供电电源为10.5V，N301 26脚行驱动脉冲输出端与供电电压一样为10.5V。说明行未起振是N301不工作引起的。N301不工作，除了外围的元件异常和X射线保护、IC本身不良外，解码板不工作，无同步信号送到N301的②脚也会造成行停振（有些机型没有行同步脉冲，行不会停振，只会行不同步）。检查解码板的5V供电只有2.83V。

　　显然解码板无法工作。但行不起振，开关电源负载很轻，除了B+电压和CPU供电的5V电压是稳定的，其他的电压均要下降，因此无法判断是解码板不良还是电源供电有问题。因此断开B+的滤波电感，使行不起振，在B+的滤波电容两端接入60W的灯泡作为假负载。开机，测其他低压供电都恢复正常值，但为解码板供电的5V电压。依旧偏低。

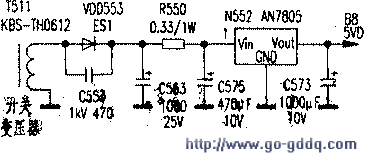

　　测该路的稳压集成电路N552（7805）的输入端（见图），电压也偏低，只有4.56V。用手摸该三端稳压集成电路的散热片并不发烫，说明解码板不存在严重的短路，测解码板的5V供电端的对地阻值正常。检查N552输入端的供电回路，
发现限流电阻R550阻值由0.33Ω变为12Ω，更换该电阻后开机，解码板的5V供电恢复正常，拆掉灯泡，焊好行激励变压器。故障排除。

　　小结：他激型的开关电源在负载轻的情况下。有些输出电压要下降，这样就给检修带来困难，可以采用断B+负载。加灯泡作为开关电源假负载，再进行检修。该机型和TC、TF的机型在没有场同步信号输入到N301（TDA9118）的②脚时。都会造成行停振无光栅的故障。
