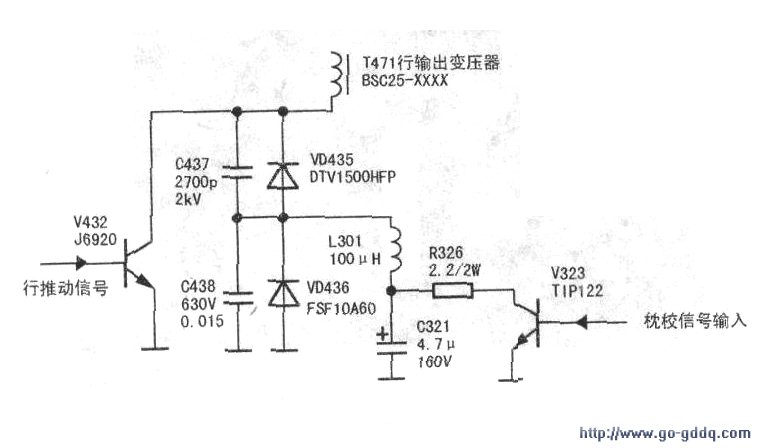

开机，进入工厂菜单的调整行幅项“SIZE-PAL”，调整数据至行幅的最小值，行幅仍然很大，说明不是软件的数据问题。测行枕校输出管V303(C3852)c极电压，仅为6.7V左右6．正常应为17,5V左右（该点电压值与行幅大小有关，电压越低，行幅越大），说明行幅过大是由枕校管V323的c极电压过低引起的。V323c极电压是由行输出级的下阻尼二极管VD436(FSF10A60）、上逆程电容C437(2700pF/2kV)、L303(100μH）、C321（4.7μF/160V)产生的，相关电路见下图。如果上述元件有问题，同样会造成行幅过大。断开V323的c极输出电阻R326(2.2Ω)，测R326与L301的连接处电压仍然为6.7V左右，说明故障是由行输出级引起，与枕校放大驱动输出电路无关。检查VD436、逆程电容C437、电容C321未见异常，仅有L301是电感，用万用电表是难以判断其好坏，只能用替代法修理。用一只160μH电感代替L301后，开机，R326与L301连接端的电压恢复到40V左右，此时行幅很小。恢复R326接V323的c板焊点，开机，测V323的电压值为16.9V左右，重调行幅数据，故障排除。
