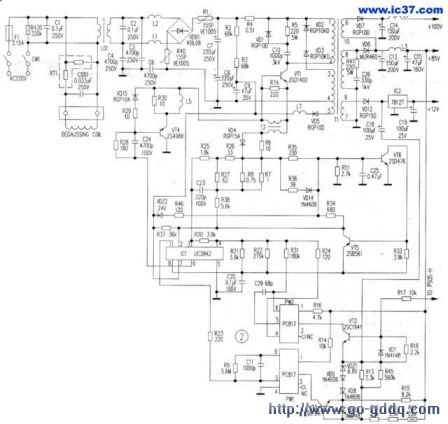

该机采用自激式开关电源。主要以开关电源专用集成电路UC3842完成启动、振荡、稳压、同步、保护等功能。偶尔开机正常，说明整机电路大部分是好的，没有短路元件存在。在故障出现时，检查整流滤波后的300V电压正常，但开关电源不振荡，整个电源无输出。由此初步判断故障可能出在启动电路应对该电路进行重点检查（见图2）。

　　该机启动电路由R2,R3,C9等组成。正常启动瞬间，整流滤波后的300V电压通过启动电阻R2、R3给并联在UC3842⑦脚的启动电容C9充电，当充电电压值达到UC3842供电电压的限值时（正常工作时约为13V，低于lOV、高于16V时UC3842均不工作），IC内的振荡器起振，输出的控制脉冲使电源开关管工作，再通过脉冲变压器和整流滤波电路输出各组电压提供给后级负载电路。同时脉冲变压器T1⑤脚输出的脉冲电压，经VD5整流后送到UC3842⑦脚作为其工作电源。检查启动电阻R2,R3电阻值正常，用一个47μF的新电容焊在原C9的位置后，电路启动正常，经数小时试机工作稳定。分析故障是由于电容C9不良，导致UC3842⑦脚工作电压异常而引起的。
