该机采用IIC总线控制，电路板上未设可调电位器，各项目参数通过进入维修状态调整。按有关维修资料提供的方法进入维修状态，调出行幅调整项（HSZ），其数据为QA，与正常机相比未见异常。透过遥控器调整该项数据，行幅有变化，当调到行幅合适时，枕形失真也变小。把调整后的数据写入EEROM（IC003）后关机再开机，故障重现。重新进入维修状态调出行幅调整项，查看数据，竟然为原来未调整的数据！（而刚才调整时确实已进行了写入数据操作，并且屏幕提示数据已写入）。重新操作，结果一样。怀疑IC003不良，更换并初始化，调整有关数据后并没有解决问题。

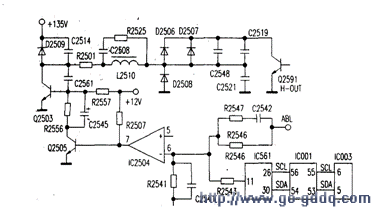

　　此机型的行幅调整与枕形失真校正采用二极管调制器电路（参见附图），工作原理是：CPU（IC001）通过总线把EEPROM存储的行幅与枕形失真校正数据读出送至光栅几何失真校正集成龟路IC561，校正后的场频抛物波电压从IC561的11脚输出，与来自ABL电路反映高压变化的脉冲电压一起加到IC2504（运算放大器）⑥脚，经反相放大后从⑦脚输出，再经Q2505与Q2503放大，从Q2503c极输出下凹的场频抛物波，经电感L510加到调制二极管D2508，产生调制电流来控制行偏转电流的变化，从而实现行幅调整与枕形失真校正。从进入维修状态行幅可调至正常和调整前行幅调整项数据未见异常推断，该故障为调整电路中某一元件性能变差（或变值）引起。由于涉及元件较多，首先考虑工作电流较大的二极管、三极管等元件性能变差的可能性较大，逐一替换D2508、Q2503、Q2305等无效，最后注意到电感L2510的体积较小，开机一段时间后关机手摸发现其发热较严重，怀疑有匝间短路。因该电感无法购到，决定拆开重绕。不出所料，拆线圈时发现漆包线有些部分漆皮脱落（典型的过热损伤现象）。按拆时记录下的线径、匝数（φ0.2、520匝）重绕，装上试机故障排除。
