观察按遥控器音量增加（VOL+）键时，音量电位器不能顺时针转动。但在手动调大音量后，按遥控器音量减小（VOL-）键时，音量电位器可以逆时针转动关小音量。且其他正常。

　　先怀疑遥控器音量增加（VOL+）键失效，打开遥控器检查该键正常，判断故障在总音量控制电位器（采用四联马达电位器，电位器的马达由微处理器控制）的马达驱动电路。

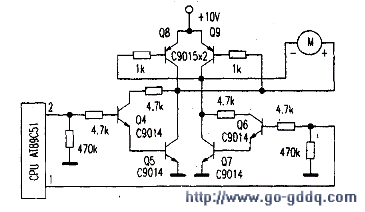

　　该机总音量控制电位器的马达驱动电路如图所示。微处理器AT89C51①脚是音量增大控制端，②脚是音量减小控制端。不调节音量时，两脚全部为低电平（0V），只有在进行遥控音量增加（VOL+）或音量减小（VOL-）时，才会输出一高一低的电平。如用遥控器进行音量增加调节时，AT89C51①脚输出为高电平（约2V），②脚输出为低电平（0V），使驱动电路的Q6、Q7、Q8导通，Q4、Q5、Q9截止，电流路径为+10VQ8的e-c→电机+→电机→Q7的c-e→地，电机正向旋转，通过内部的减速齿轮，带动音量电位器动臂旋转。音量增大。遥控音量减小时，控制过程与上述刚好相反。

　　按遥控器（VOL+）音量增加键时测微处理器AT89C51①脚输出为高电平，②脚输出为低电平，表明微处理器输出音量增大控制信号正常。测得Q7基极电压为0V（正常为0.7V），Q7集电极电压9.7V（正常为0.1V）。焊下Q7检测，b、e极击穿，c、e极开路。用C9014更换Q7后试机，遥控音量增加功能恢复正常。
