飞利浦电动剃须刀充电时蓝色LED指示灯不亮也充不进电
来源:本站整理  作者:佚名  2010-06-09 08:39:16

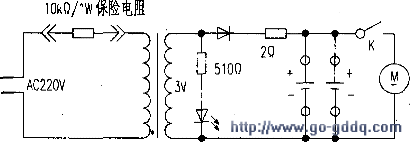

  拆开检查(按实物绘出线路图见附图所示),发现LED串接的510Ω电阻烧断,变压器初级串接的10kΩ保险龟阻也烧断。该保险丝电阻采用直接嵌插连接,可故随时取出更换。

  其变压器铁心为矩形,初、次级线圈分别绕在两个芯柱上。初、次级隔离很彻底。用10kΩ保险电阻串接在变压器初级既可以降压以减少初级线圈的匝数,又起了保险作用。

  该电源考虑周到,既有滑动式电源插头,还附带有2米电源加长线,便于随时插接入220V市电降压整流剃须。

  由于无原配的保险电阻,于是采用10kΩ/1W普通电阻代用,但必须串接一小段φ0.08mm细铜丝作保险。
