三星CHB7707彩显,光栅颜色偏紫
来源:本站整理  作者:佚名  2010-06-09 08:39:44

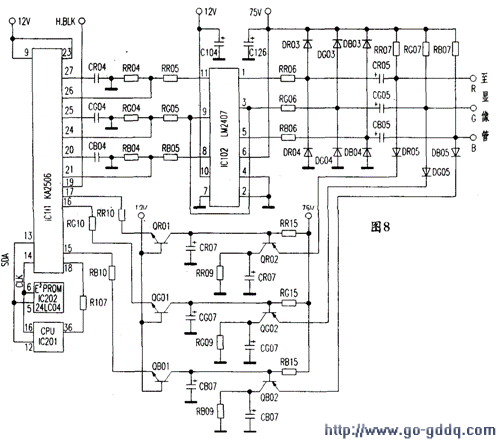

  根据故障现象,结合检修经验,判断故障出在显像管或者视放电路中。本着先易后难的原则,先测量显像管的三个阴极电压,发现G阴极电压比R、B明显偏高。接着测量IC102的三个输出端,R①脚、G③脚、B③脚分别为:38.1V、42V、41.1V,很明显G枪电压偏高(有关电路见附图)。先后又测量IC102的R、G、B的输入端电压,发现G偏低。由于IC102的信号输入来自IC101的信号输出脚,故测量lCl01的G输出24脚,为2.2V,也偏低。常规检查IC101的24、25脚和IC102⑨脚之间的元件,没发现异常,故怀疑IC101损坏,但代换KA2506后故障依旧。因为G信号在视放通道中的电压和R、B存在差异,可排除显像管老化现象,同时认为暗平衡调整电路也是正常的。故障应该是亮平衡失调。

  考虑到本机的白平衡调整电路采用了总线控制方式,因此只能进入总线调整或者重写数据。因为没有三星显示器维修的工装设备,无法进入总线状态进行调整,故重写数据。装机后一切正常。故障排除。
